CS11H(A型)自由浮球式蒸汽疏水阀是自动侧门,尤其对压力低、排水量低和温度确定性要求高，不宣带存凝结水的蒸汽设备更为适用。
工作原理
本产品根据浮力的原理,使测体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用.
结构特点
- 有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
- 能连续排水、性能稳定、排水量大、漏水量小。
- 能排连续饱和水，至使设备凝结水滞存量较少、升温快，加热温度稳定。
主要外型尺寸
| 型号 |
CS11H-A 型 -150Lb |
| 口径 DN |
15 |
20 |
25 |
| L |
120 |
120 |
120 |
| H |
170 |
170 |
170 |
| H1 |
80 |
80 |
80 |
主要外型尺寸
| 型号 (DN) |
公称通径 |
L |
H |
D |
T |
G |
C |
n- Φ d |
| CS41H-150Lb |
1/2" |
15 |
210 |
175 |
89 |
12 |
35 |
60.5 |
4-15 |
| 3/4" |
20 |
210 |
175 |
98 |
12 |
43 |
70 |
4-15 |
| 1" |
25 |
210 |
175 |
108 |
12 |
51 |
79.5 |
4-15 |
| CS41H-300Lb |
1/2" |
15 |
210 |
175 |
95 |
15 |
35 |
68.5 |
4-15 |
| 3/4" |
20 |
210 |
175 |
117 |
16 |
43 |
62.5 |
4-19 |
| 1" |
25 |
210 |
175 |
124 |
18 |
51 |
89 |
4-19 |
主要外型尺寸
| 型号 (DN) |
公称通径 |
公称压力 |
外形尺寸 |
|
|
|
|
|
|
| L |
D |
D1 |
D2 |
f |
b |
Z- Φ d |
| CS41H-16/25-3NL |
16 |
1.6、2.5 |
160 |
95 |
65 |
45 |
2 |
14 |
4- Φ 1 4 |
| 20 |
1.6、2.5 |
160 |
105 |
75 |
55 |
2 |
14 |
4- Φ 1 4 |
| 25 |
1.6、2.5 |
160 |
115 |
85 |
65 |
2 |
14 |
4- Φ 1 4 |
| 32 |
1.6、2.5 |
250 |
140 |
100 |
78 |
2 |
16 |
4- Φ 18 |
| 40 |
1.6、2.5 |
250 |
150 |
110 |
85 |
3 |
16 |
4- Φ 18 |
| 50 |
1.6、2.5 |
250 |
165 |
125 |
100 |
3 |
16 |
4- Φ 18 |
主要外型尺寸
| 型号 (DN) |
公称通径 |
公称压力PN(Mpa) |
曹螺纹 G/ln |
外形尺寸 (mm) |
| CS11H-16/25-3NL |
15 |
1.5 、2.5 |
G1/2 |
125 |
| 20 |
1.5 、2.5 |
G3/4 |
125 |
| 25 |
1.5 、2.5 |
G1/2 |
125 |
| 32 |
1.5 、2.5 |
G1 1 / 4 |
200 |
| 40 |
1.5 、2.5 |
G1 1 / 3 |
200 |
| 50 |
1.5 、2.5 |
G2 |
200 |

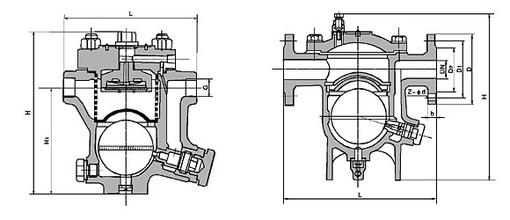

产品外形尺寸图
