CS45H自由半浮球式蒸汽疏水阀是机械型疏水阀中工作性能较可靠的疏水阀之一。它的内部结构只有一个半浮球式的球桶为活动部件，开口朝下，半浮球式的球桶外圆经过精细研磨，整个球面都可为密封面。
产品概述
自由半浮球式疏水阀是机械型疏水阀中工作性能最可靠的疏水阀之一。它的内部结构只有一个半浮球式的球桶为活动部件，开口朝下，半浮球式的球桶外圆经过精细研磨，整个球面都可为密封面。使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏，节能效果好。该疏水阀广泛用于蒸汽加热设备，蒸汽管网凝结水回收系统，是当今结构最先进的疏水阀之一。
工作原理
自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。由于阀座处于水封隔离，水汽分开，工作时无蒸汽泄漏。
主要性能以及零部件
| 部 件 名 称 | 材 料 | 性 能 | |
| 阀 体、阀 盖 | WCB | 最小过冷度 | 0 ℃ --3 ℃ |
| 半 浮 球 | 304 | 最高允许背压 | 80 ﹪ |
| 阀 座 | 3cr13 | 铸钢阀体最高允许温度 | 425 ℃ |
| 过 滤 网 | 304 | ||
型号 规格 外型尺寸表
| 型 号 | 通径 ( mm ) |
连接方式 | 外形尺寸 |
|||
| L | H1 | H2 | W | |||
| CS15H--16C | 15 | 螺纹 | 170 | 75 | 93 | 120 |
| 20 | 170 | 75 | 93 | 120 | ||
| 25 | 170 | 75 | 93 | 120 | ||
| 32 | 210 | 95 | 115 | 160 | ||
| 40 | 210 | 95 | 115 | 160 | ||
| 50 | 210 | 95 | 115 | 160 | ||
| CS45H—16C | 15 | 法兰 | 230 | 75 | 93 | 120 |
| 20 | 230 | 75 | 93 | 120 | ||
| 25 | 230 | 75 | 93 | 120 | ||
| 32 | 270 | 95 | 115 | 160 | ||
| 40 | 270 | 95 | 115 | 160 | ||
| 50 | 270 | 95 | 115 | 160 | ||
| CS45H--16C-(AA) | 65 | 法兰 | 380 | 177 | 172 | 290 |
| 80 | 380 | 177 | 172 | 290 | ||
| 100 | 380 | 177 | 172 | 290 | ||

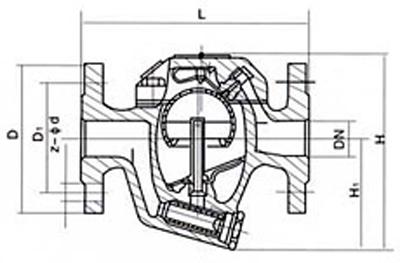

产品外形尺寸图
