B41H/W保温闸阀
B41H/W保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

产品参数

  • 型号： B41H/W
  • 口径： 40～300mm
  • 压力： 1.6MPa～2.5MPa
  • 材质： 铸钢、不锈钢

设计与制造标准

  • 设计与制造：GB12234
  • 法兰尺寸：JB/T79　GB9113
  • 压力温度：GB9131
  • 结构长度：GB12221
  • 对焊连接尺寸：---
  • 检验与试验：GB13927

安装尺寸及重量：

GB 1.6Mpa
DN
40
50
65
80
100
125
150
200
250
300
L
200
250
265
280
300
325
350
400
450
500
H
310
355
375
435
500
615
675
815
970
1145
D0
200
240
240
280
300
320
360
400
450
560
GB 2.5Mpa
DN
40
50
65
80
100
125
150
200
250
300
L
200
250
265
280
300
325
350
400
450
500
H
310
355
375
435
500
615
675
815
970
1145
D0
240
240
280
300
320
360
400
450
560
640

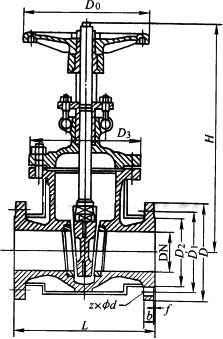

产品外形尺寸图

B41H/W保温闸阀外形尺寸图
