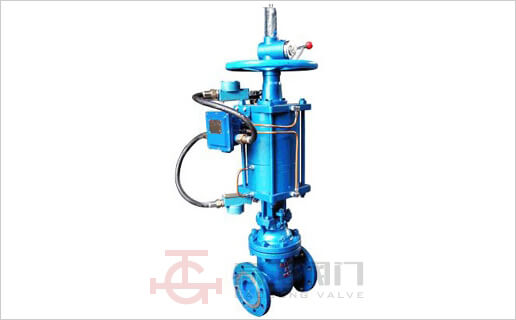

Z641F气动闸阀
Z641F气动闸阀是具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

产品概述

由于该阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。为了配合用户实现操作自动化，本公司除供应本系列产品之外，还可单独提供包括支架在内的气缸体，帮助用户对已有的种类繁多的手动闸阀进行改造，将双缸气动执行机构部分安装在手动闸阀的阀体大盖上，即可构成双缸式气动-手动两用闸阀。

由于其技术先进，性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。

主要性能参数

  • 公称压力:1.6,2.5.4.0.6.4MPa
  • 使用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢）
  • 公称通径：DN50～800mm
  • 阀体材质:304.306.316L.WCB.HT200
  • 连接法兰：JB/T79．GB913．HG20592
  • 适用介质：空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
  • 作用方式：切断型，调节型,手动控制
  • 电源电压：220VAC、24VAC
  • 输入信号:4～20mA/1～5VDC  0～20mA/0～10VDC

结构特点

  • 本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。
  • 上活塞行至行程上端可顶上上回讯器，使之发讯；下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
  • 手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于最低位置；反之，闸阀全开时，外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。
  • 气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到“手动”定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。

主要零件材质

阀体、阀盖、阀板 铸钢
阀体及闸板的密封面 合金钢
阀杆 不锈钢
双头螺栓 35号钢
气缸 20号无缝钢管
活塞 铸铝合金
手动螺母 青铜
密封圈 石棉橡胶板
缠绕式金属石墨垫片
活塞环及轴环 耐油橡胶○型圈
填料函 石墨石棉绳

PN1.6MPa 主要连接尺寸和外形尺寸

DN D D1 D2 b f L H Ds D0 Z-d 气源接头 重量Kg
50 160 125 100 16 3 250 865 160 250 4-18 M12×1.25 42
80 195 160 135 20 3 280 1100 160 300 8-18 54
100 215 180 155 20 3 300 1200 160 350 8-18 100
150 280 240 210 24 3 350 1380 219 400 8-23 135
200 335 295 265 26 3 400 1580 273 400 12-23 270
250 405 355 320 30 3 450 1710 273 400 12-25 M20×1.5 350
300 460 410 375 30 4 500 1880 325 500 12-25 480
350 520 470 435 34 4 550 2180 426 500 16-25 570
400 580 525 485 36 4 600 2325 459 550 16-30 900
450 640 585 545 40 4 650 2570 500 550 20-30 1560
500 705 650 608 44 4 700 2800 600 600 20-34 M24×1.5 1820
600 840 770 718 48 5 800 3010 600 600 20-41 M27×1.5 2850

PN2.5MPa 主要连接尺寸和外形尺寸

DN D D1 D2 b f L H Ds D0 Z-d 气源接头 重量Kg
50 160 125 100 20 3 250 865 160 250 4-18 M12×1.25 42
80 195 160 135 22 3 280 1100 160 300 8-18 54
100 230 190 160 24 3 300 1200 160 350 8-23 105
150 300 250 218 30 3 350 1380 219 400 8-25 190
200 360 310 278 34 3 400 1580 273 400 12-25 280
250 425 370 332 36 3 450 1710 273 400 12-30 M20×1.5 405
300 485 430 390 40 4 500 1880 325 500 16-30 535
350 550 490 448 44 4 550 2180 426 500 16-34 720
400 610 550 405 48 4 600 2325 459 550 16-34 1200
450 660 600 555 50 4 650 2570 500 550 20-34 1910
500 730 660 610 52 4 700 2800 650 600 20-41 M24×1.5 2250
600 840 770 718 56 5 800 3010 730 600 20-41 M27×1.5 3100

PN4.0MPa 主要连接尺寸和外形尺寸

DN D D1 D2 b f L H Ds D0 Z-d 气源接头 重量Kg
50 160 125 100 20 3 250 890 160 300 4-18 M12×1.25 62
80 195 160 135 22 3 310 1150 219 350 8-18 130
100 230 190 160 24 3 350 1300 273 400 8-23 155
150 300 250 218 30 3 450 1450 273 400 8-25 240
200 375 320 282 38 3 550 1660 325 500 12-30 M20×1.5 280
250 445 385 345 42 3 650 1860 325 500 12-34 305
300 510 450 408 46 4 750 2010 426 500 16-34 580
350 570 510 465 52 4 850 2350 459 550 16-34 770
400 655 585 535 58 4 950 2530 600 550 16-41 1260
450 680 610 560 60 4 1050 2780 650 600 20-41 M24×1.5 1680
500 755 670 612 62 4 1150 3100 730 600 20-48 M27×1.5 2150

PN6.4MPa 主要连接尺寸和外形尺寸

DN D D1 D2 b f L H Ds D0 Z-d 气源接头 重量Kg
50 175 135 105 26 3 250 865 160 250 4-23 M12×1.25 85
80 210 170 140 30 3 310 1170 300 300 8-23 125
100 250 200 168 32 3 350 1280 350 350 8-25 178
150 340 280 240 38 3 450 1470 400 400 8-34 305
200 405 345 300 44 3 550 1650 400 400 12-34 M20×1.5 410
250 470 400 350 48 3 650 1810 400 400 12-41 690
300 530 460 412 54 4 750 1960 500 500 16-41 770
350 595 525 475 60 4 850 2240 500 500 16-41 980
400 670 585 525 66 4 930 2450 550 550 16-48 M24×1.5 1970

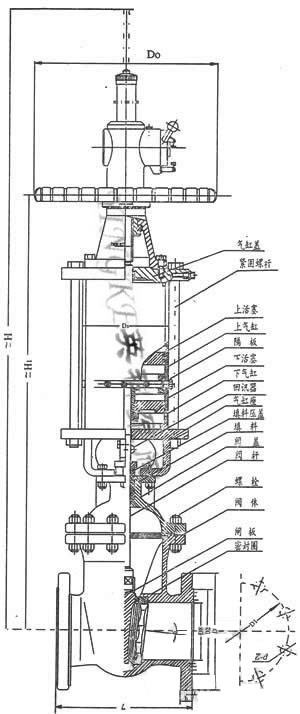

产品外形尺寸图

Z641F气动闸阀外形尺寸图
