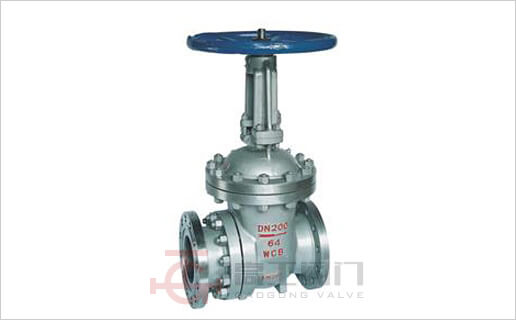

PZ41H/X排渣闸阀
PZ41H/X排渣闸阀适用于火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，适用介质为灰水混合物，渣水混合物（渣水比16）。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

产品参数

  • 型号： PZ41H/X
  • 口径： 50～500mm
  • 压力： 1.6MPa～6.4MPa
  • 材质： 铸钢、不锈钢

设计与制造标准

  • 设计与制造：GB12234　GB2595
  • 法兰尺寸：GB9113　JB/T79
  • 压力温度：JB/T74　GB9131
  • 结构长度：GB/T12221
  • 对焊连接尺寸：---
  • 检验与试验：JB/T9092　GB13927

安装尺寸及重量：

GB 1.6Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 280 300 350 400 450 500 550 600 650 700
H 335 510 685 790 885 1015 1190 1350 1460 1620 1800
D0 250 280 300 300 350 400 450 500 500 550 550
GB 2.5Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 280 300 350 400 450 500 550 600 650 700
H 335 510 685 790 885 1015 1190 1350 1460 1620 1800
D0 250 280 300 300 350 400 450 500 500 550 550
GB 4.0Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 310 350 450 550 650 750 850 950 1050 1150
H 340 508 680 800 875 1010 1180 1230 1280 1415 1560
D0 250 300 300 400 500 500 550 600 600 700 750
GB 6.4Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 310 350 450 550 650 750 850 950 1050 1150
H 340 508 680 800 875 1010 1180 1230 1280 1415 1560
D0 250 300 300 400 500 500 550 600 600 700 750

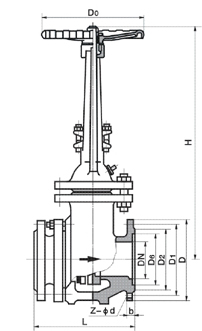

产品外形尺寸图

PZ41H/X排渣闸阀外形尺寸图
