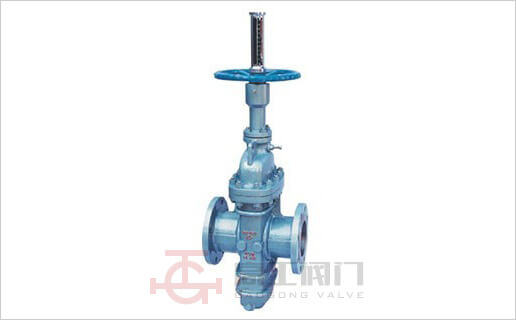

Z43H/X铸钢平板闸阀
Z43H/X铸钢平板闸阀，适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

产品参数

  • 型号： Z43H/X
  • 口径： 50～600mm
  • 压力： 1.6MPa～10.0MPa
  • 材质： 铸钢、铸铁、不锈钢

产品特点

  • 本公司引进国外平板闸阀的先进技术，进行了重大改进，其结构合理，密封可靠，维护方便。
  • 闸板，阀座经特殊工艺处理、喷焊硬质合金，耐磨四氟，实现双重密封。并可注油脂辅助密封双重保护，密封更可靠，使用寿命更长。
  • 本阀采用无填料结构，伟动机构确保阀门启闭灵活，其启闭力矩仅为普通阀门的3/1-1/2。
  • 有导流孔平板闸阀用于需要通球清管的管线，无导流孔平板闸阀用于不需要通球清管的管线上。
  • 调节型平板闸阀适用于泵、站出口及其它需调节介质的管路上，调节和截断介质。
  • 气动平板闸阀启闭迅速，带缓冲机构，关闭无冲击，气动，手动转换结构新颖，操作灵活，方便可靠。
  • 电动平板闸阀有整体防爆型（Z9B），防爆型（Z9b），普通型（Z9）三种，可根据用户需要选配其它型号。
  • 本阀广泛适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。

设计与制造标准：

  • 设计与制造：JB/T5298　API6D
  • 法兰尺寸：JB/T79　ANSIB16.5　MSS SP44
  • 压力温度：ANSIB16.34
  • 结构长度：JB/T 5298　ANSIB16.10
  • 对焊连接尺寸：GB/T12224　ANSIB16.25
  • 检验与试验：JB/T9092　API6D

安装尺寸及重量：

ANSI 150Lb
NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24
L 178 190 203 229 267 292 330 356 381 406 432 457 508
L1 216 241 283 305 403 419 457 502 572 610 660 711 813
H 120 150 180 220 345 420 495 600 640 720 798 875 1170
H1 475 535 600 700 910 1095 1370 1470 1730 1870 2185 2335 2815
H2 80 90 100 110 145 170 210 240 265 290 325 360 425
H3 - - 1075 1240 1400 1595 1800 2090 2420 2615 2895 3160 3885
D0 250 300 300 350 350 350 450 500 600 650 700 800 1000
D1 - - 250 250 300 300 350 350 350 400 500 600 650
GB 1.6Mpa GB 2.0Mpa
DN 50 65 80 100 150 200 250 300 350 400 450 500 600
L 178 190 203 229 267 292 330 356 381 406 432 457 508
L1 216 241 283 305 403 419 457 502 572 610 660 711 813
H 120 150 180 220 345 420 495 600 640 720 798 875 1170
H1 475 535 600 700 910 1095 1370 1470 1730 1870 2185 2335 2815
H2 80 90 100 110 145 170 210 240 265 290 325 360 425
H3 - - 1075 1240 1400 1595 1800 2090 2420 2615 2895 3160 3885
D0 250 300 300 350 350 350 450 500 600 650 700 800 1000
D1 - - 250 250 300 300 350 350 350 400 500 600 650

设计与制造标准：

  • 设计与制造：JB/T5298　API6D
  • 法兰尺寸：JB/T79　ANSIB16.5　MSS SP44
  • 压力温度：ANSIB16.34
  • 结构长度：JB/T5298　ANSIB16.10
  • 对焊连接长度：GB/T12224　ANSIB16.25
  • 检验与试验：JB/T9092　API6D

安装尺寸及重量：

ANSI 400Lb　GB 6.4Mpa
DN 50 65 80 100 150 200 250 300 350 400 450 500 600
L 250 280 310 350 450 550 650 750 850 950 1050 1150 1350
L1 292 330 356 406 495 597 673 762 826 902 978 1054 1232
H 135 165 195 240 380 460 545 660 705 790 880 965 1285
H1 500 560 630 735 955 1150 1440 1545 1815 1965 2295 2450 -
H2 - - 1130 1300 1470 1675 1890 2195 2540 2745 3040 3320 4080
H3 88 100 110 120 160 185 230 265 290 320 360 395 470
D0 250 300 300 350 350 400 500 600 650 700 800 1000 -
D1 - - 250 250 300 300 350 350 350 400 500 600 650
ANSI 600Lb GB 10.0Mpa
DN 50 65 80 100 150 200 250 300 350 400 450 500 6000
L 292 330 356 432 559 660 787 838 889 991 1092 1194 1397
L1 292 330 356 432 559 660 787 838 889 991 1092 1194 1397
H 135 165 195 240 380 460 545 660 705 790 880 965 1285
H1 500 560 630 735 955 1150 1440 1545 1815 1965 - - -
H2 - - 1130 1300 1470 1675 1890 2195 2540 2745 3040 3320 4080
H3 88 100 110 120 160 185 230 265 290 320 360 395 470
D0 300 350 350 400 500 600 650 700 800 1000 - - -
D1 - - 250 250 300 300 350 350 350 400 500 600 650

产品外形尺寸图

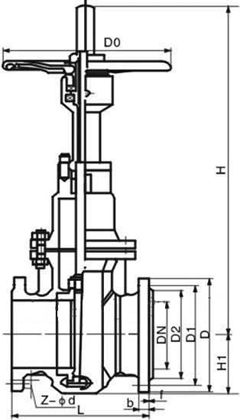

Z43H/X铸钢平板闸阀外形尺寸图
