Q41F三片式法兰球阀，是由上海高工阀门股份有限公司生产制造，我公司具有多年生产球阀专业经验，所有产品严格执行国家GB标准及美国API、日本JIS标准，并可根据用户的要求设计制造，欢迎新老客户来电、来函，我们将竭诚为您提供满意的服务！
产品特点
Q41F三片式法兰球阀的阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。驱动方式:手动、电动、气动,可设置90°开关定位机构，根据需要加锁以防止误操作
用途
适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
主要连接尺寸及重量 单位：mm
| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
| w | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
| n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
主要零件材料
| 序号NO. | 零件名称 | 材质 | |
| 不锈钢 | 碳钢 | ||
| 1 | 螺栓 | 不锈钢304 | 碳钢 |
| 2 | 弹簧垫圈 | 不锈钢304 | 不锈钢304 |
| 3 | 螺母 | 不锈钢304 | 碳钢 |
| 4 | 阀盖 | 不锈钢SS316 | 碳钢WCB |
| 5 | 阀体 | 不锈钢SS316 | 碳钢WCB |
| 6 | 球 | 不锈钢SS304 | 不锈钢CF8 |
| 7 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 8 | 阀杆 | 不锈钢SS316 | 不锈钢SS304 |
| 9 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 10 | 阀杆螺母 | 不锈钢SS316 | 不锈钢SS304 |
| 11 | 弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 12 | 螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 13 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |

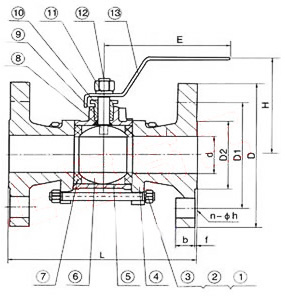

产品外形尺寸图
