三通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
概述
三通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
主要技术参数
- 壳体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟。
- 视窗材质：钢化硼硅玻璃、石英玻璃。
- 密封材质：丁腈橡胶、聚四氟乙烯。
- 工作压力（MPa）：0.6～2.5
- 工作温度（℃）：0~200℃
| 壳体材质 |
碳钢WCB、不锈钢304、321、316、316L |
|
| 视窗材料 | 钢化硼硅玻璃 | 石英玻璃 |
| 工作温度（℃） | 0~250 | 0~800 |
| 公称压力（MPa） | ＜0.6 | 0.6~2.5 |
| 密封件材质 | 丁腈橡胶、聚四氟乙烯 | |
| 连接形式 | 螺纹连接、法兰连接 | |
| 允许急变温度（℃） | ＜60 | |
| DN | 2.5公斤 | |||||
| 外形尺寸 | 玻璃板 | |||||
| Ⅰ | Ⅱ | Ⅲ | H | L | 直径 | 厚度 |
| 25 | 40 | 40 | 260 | 234 | 95 | 15 |
| 25 | 50 | 50 | 320 | 278 | 140 | 20 |
| 25 | 65 | 65 | 320 | 278 | 160 | 20 |
| 40 | 80 | 80 | 360 | 308 | 180 | 20 |
| 40 | 100 | 100 | 360 | 308 | 180 | 20 |
法兰标准：HG20592-97PN1.0当客户需用GB、SH、HGI、JB或ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。

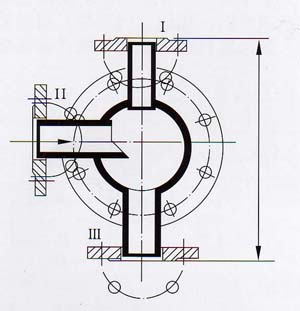

产品外形尺寸图
