详细介绍
平焊视镜是工业设备装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的容器中，视镜能随时观察容器中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
概述
平焊视镜是工业设备装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的容器中，视镜能随时观察容器中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
主要技术参数
- 壳体材质：碳钢WCB、不锈钢304、321、316、316L。
- 视窗材质：钢化硼硅玻璃、石英玻璃。
- 密封材质：丁腈橡胶、聚四氟乙烯。
- 工作压力（MPa）：0.6~2.5
- 工作温度（℃）：0~200℃
玻璃管视镜
| 壳体材质 |
碳钢WCB、不锈钢304、321、316、316L |
|
| 视窗材料 | 钢化硼硅玻璃 | 石英玻璃 |
| 工作温度（℃） | 0~250 | 0~800 |
| 公称压力（MPa） | ＜0.6 | 0.6~2.5 |
| 密封件材质 | 丁腈橡胶、聚四氟乙烯 | |
| 连接形式 | 螺纹连接、法兰连接 | |
| 允许急变温度（℃） | ＜60 | |
主要安装尺寸
|
公称 直径 DN
|
公称压力 Mpa
|
D
|
D 1
|
≈H
|
重量 kg
|
标准号
|
|
50
|
0.6 |
115
|
90
|
53
|
2.30
|
JB593-64
|
|
80
|
145
|
120
|
57
|
3.49
|
||
|
125
|
205
|
175
|
68
|
7.69
|
||
|
150
|
230
|
200
|
70
|
9.12
|
||
|
50
|
1.0
|
130
|
100
|
79
|
4.7
|
/
|
|
1.6
|
79
|
4.9
|
||||
|
2.5
|
84
|
5.1
|
||||
|
80
|
1.0
|
160
|
130
|
86
|
6.8
|
HGJ501-86
|
|
1.6
|
91
|
7.1
|
||||
|
2.5
|
96
|
7.4
|
||||
|
100
|
1.0
|
200
|
165
|
100
|
12.0
|
|
|
1.6
|
225
|
190
|
105
|
12.5
|
||
|
125
|
1.0
|
250
|
215
|
105
|
14.7
|
|
|
150
|
1.0
|
/
|
/
|
110
|
17.6
|

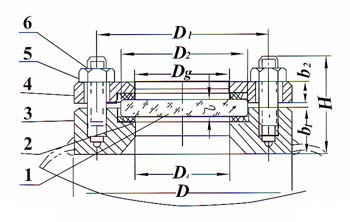

产品外形尺寸图
相关内容
视镜/视盅常见类型
直通式管道视镜，三通式管道视镜，保温型视镜，防爆带灯型视镜，卫生级视镜，防腐衬氟视盅，法兰圆型视镜，法兰带颈型视镜，塑料法兰直通视镜，衬氟型直通视镜，带刮型视镜，带冲洗型视镜等。
安装与维护
- 法兰视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘；
- 视窗玻璃属宜损件，安装视镜时要小心轻放；
- 温耐耐压有一定的局限，耐温：钢化硼硅玻璃≤180℃，石英玻璃≤1000℃。耐压：钢化硼硅玻璃片≤3.0MPa，石英玻璃片≤10.0MPa，钢化硼硅玻璃筒＜1.0MPa，石英玻璃筒＜1.6MPa。请严格执行说明书上之规定；
- 允许急变温度＜60℃，玻璃因温差过大会破裂；
- 如发现玻璃有裂纹和破损等现象，必须马上更换。
