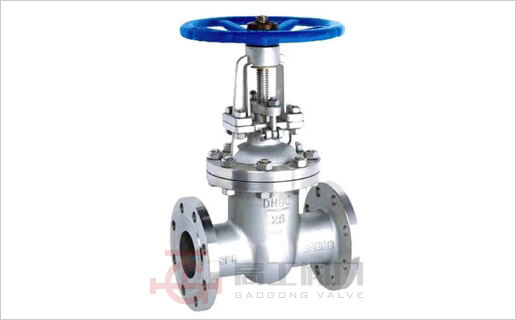

Z41W不锈钢闸阀
Z41W不锈钢闸阀高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

结构特点

  • 选材考究，符合国内外相关标准，材料的全面质量高。
  • 符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
  • 密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
  • 阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
  • 采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
  • 可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

主要零件材质

零件名称 ZG1Cr18Ni9Ti
304    CF8		 ZG00Cr18Ni10
304L    CF3		 ZG1Cr18Ni12Mo2Ti
316    CF8M		 ZG00Cr17Ni14Mo2
316L     CF3M
阀体/阀盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
闸板 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆螺母 铝青铜
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE
压盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
螺栓 不锈钢
螺母 不锈钢
手轮 球墨铸铁、铸钢

主要连接尺寸

型号 公称通径 尺寸(mm)
L D D1 D2 b-f z-Φd H D0
Z41W-1.6MPa 15 130 95 65 45 14-2 4-14 170 120
20 150 105 75 55 14-2 4-14 200 120
25 160 115 85 65 14-2 4-14 215 140
32 180 135 100 78 16-2 4-18 260 160
40 200 145 110 85 16-3 4-18 290 200
50 250 160 125 100 16-3 4-18 345 220
65 265 180 145 120 18-3 4-18 360 240
80 280 195 160 135 20-3 8-18 385 280
100 300 215 180 155 20-3 8-18 430 300
125 325 245 210 185 22-3 8-18 520 320
150 350 280 240 210 24-3 8-23 610 350
200 400 335 295 265 26-3 12-23 765 400
250 450 405 355 320 30-3 12-25 895 450
300 500 460 410 375 30-4 12-25 1145 500
350 550 520 470 435 34-4 16-25 1200 550
400 600 580 525 485 36-4 16-30 1400 600
450 650 640 585 545 40-4 20-30 1500 650
500 700 705 650 608 44-4 20-34 1630 700
600 800 840 770 718 48-5 20-41 1830 800

主要连接尺寸

型号 公称通径 尺寸(mm)
L D D1 D2 b-f z-Φd H D0
Z41W-2.5MPa 15 130 95 65 45 16-2 4-14 170 120
20 150 105 75 55 16-2 4-14 200 120
25 160 115 85 65 16-2 4-14 215 140
32 180 135 100 78 18-2 4-18 260 160
40 200 145 110 85 18-3 4-18 290 200
50 250 160 125 100 20-3 4-18 345 220
65 265 180 145 120 22-3 8-18 360 240
80 280 195 160 135 22-3 8-18 385 280
100 300 230 190 160 24-3 8-23 430 300
125 325 270 220 188 28-3 8-25 520 320
150 350 300 250 218 30-3 8-25 610 350
200 400 360 310 278 34-3 12-25 765 400
250 450 425 370 332 36-3 12-30 900 450
300 500 485 430 390 40-4 16-30 1130 500
350 550 550 490 448 44-4 16-34 1250 550
400 600 610 550 505 48-4 16-34 1430 600
450 650 660 600 555 50-4 20-34 1520 650
500 700 730 660 610 52-4 20-41 1650 700
600 800 840 770 718 56-5 20-41 1850 800

主要连接尺寸

型号 公称通径 尺寸(mm)
L D D1 D2 D6 b-f z-Φd H
Z41W-4.0MPa 15 130 95 65 45 40 16-2 4-14 170
20 150 105 75 55 51 16-2 4-14 200
25 160 115 85 65 58 16-2 4-14 215
32 180 135 100 78 66 18-2 4-18 260
40 200 145 110 85 76 18-3 4-18 290
50 250 160 125 100 88 20-3 4-18 345
65 280 180 145 120 110 22-3 8-18 360
80 310 195 160 135 121 22-3 8-18 385
100 350 230 190 160 150 24-3 8-23 430
125 400 270 220 188 176 28-3 8-25 530
150 450 300 250 218 204 30-3 8-25 620
200 550 375 320 282 260 38-3 12-30 780
250 650 445 385 345 313 42-3 12-34 900
Z41W-6.4MPa 15 170 105 75 55 41 18-2 4-14 175
20 190 125 90 68 51 20-2 4-18 200
25 210 135 100 78 58 22-2 4-18 215
32 230 150 110 82 66 24-2 4-23 270
40 240 165 125 95 76 24-3 4-23 300
50 250 175 135 105 88 26-3 4-23 370
65 280 200 160 130 110 28-3 8-23 385
80 310 210 170 140 121 30-3 8-23 400
100 350 250 200 168 150 32-3 8-25 460
125 400 295 240 202 176 36-3 8-30 570
150 450 340 280 240 204 38-3 8-34 660
200 550 405 345 300 260 44-3 12-34 820
250 650 470 400 352 313 48-3 12-41 1000

产品外形尺寸图

Z41W不锈钢闸阀外形尺寸图
