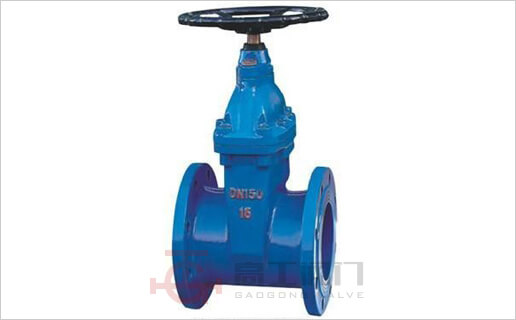

Z45X/RVHX暗杆弹性座封闸阀
Z45X/RVHX暗杆弹性座封闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，这样从根本上杜绝了腐蚀发生的可能性，阀杆密封处舍弃填料而采用“O”形密封圈，使得蜜蜂更加可靠。根据需要，本闸阀可以采用操作杆、手轮、电动及气动等方式操作。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

结构特点

  • 整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
  • 有优秀的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封。
  • 可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。 适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。

主要性能参数

压力等级 1.0MPa、1.6MPa、2.5MPa
阀体耐压 1.5MPa、2.4MPa、3.75MPa
密封试验 1.1MPa、1.76MPa、2.75MPa
工作温度 0～80℃
适用介质 水、油、蒸气等

主要零件材料

序号 名称 材料 序号 名称 材料
1 阀体 球墨铸铁 8 止推垫 锡青铜
2 闸板 球墨铸铁外覆EPDM 9 轴套 锡青铜
3 螺栓 镀锌 10 螺栓 镀锌
4 密封圈 NBR 11 轴盖 球墨铸铁
5 阀盖 球墨铸铁 12 防尘罩 NBR
6 阀杆 不锈钢 13 手轮 铸铁
7 “O”形密封圈 NBR 14 紧固螺母 镀锌

主要尺寸及重量

型号 公称口径DNmm L D1 D Z-Φd H
1.0MPa 1.6MPa 1.0MPa 1.6MPa
RVC(H)X
Z45X
Z41X		 50 180 125 165 4-Φ18 268
65 190 145 185 4-Φ18 296
80 240 160 200 8-Φ18 340
100 250 180 235 8-Φ18 367
125 254 210 250 8-Φ18 424
150 280 240 290 8-Φ23 515
200 300 295 340 8-23 12-23 550
250 380 350 355 410 12-23 12-25 685
300 400 400 410 460 12-23 12-25 760
350 430 460 470 520 16-23 16-25 845
400 406 515 525 580 16-26 16-30 945
450 432 565 585 640 20-26 20-30 1020
500 457 620 650 715 20-26 20-34 1140
600 508 725 770 840 20-30 20-36 1320
  • RVXX表示明杆式闸阀，RVXP表示附省力装置。
  • RRXX表示明杆式闸阀。
  • RRHX表示明杆式附手轮。
  • RREX表示明杆式附电动操作装置。
  • RVCX表示非明杆式附传动帽。
  • RVHX表示非明杆式附手轮。
  • RVHS表示非明杆式信号显示器。
  • RVEX表示非明杆式附电动操作装置。
  • RVCH表示非明杆式附传动帽卧式操作装置。
  • RVHH表示非明杆式附手轮卧式操作装置。

产品外形尺寸图

Z45X/RVHX暗杆弹性座封闸阀外形尺寸图
