DS/Z64H铸钢水封闸阀

首页 > 产品中心 > 闸阀

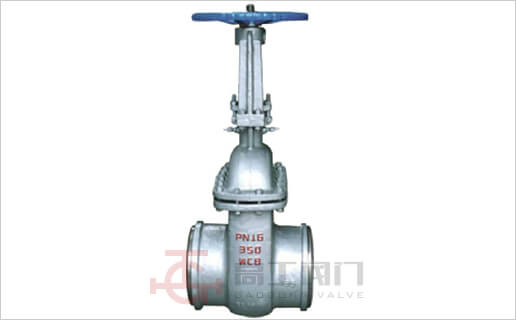

DS/Z64H铸钢水封闸阀
DS/Z64H铸钢水封闸阀阀盖填料室具有水密封结构，当接口通入压力 0.6-1MPa 的水时，可使系统与 大气隔离，保证系统具有良好的气密性。 DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。产品结构简单、紧凑合理、检修方便，使用寿命长
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

产品概述

在管路上坐启闭装置用，必须处于全开或半开状态，不得用于调节流量。阀门连接形式分法兰、焊接两种，驱动方式为手动、电动两种。DS 系列水封阀门适用于公称压力 ≦10.0MPa ，工作温度 ≦ 425℃ ，工作介质为水、蒸汽、 油田和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

设计与制造标准

  • 设计与制造：GB12234
  • 法兰尺寸：GB9113　JB7490
  • 压力温度：JB/T74　GB9131
  • 结构长度：GB/T12221
  • 对焊连接尺寸：---
  • 检验与试验：JB/T9092　GB13927

安装尺寸及重量

GB1.6Mpa
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 250 270 280 300 325 350 400 450 500 550 600 650 700 800
H 334 440 495 575 585 610 740 865 995 1135 1525 1615 1660 1745
Do 250 250 300 350 350 350 400 400 450 500 500 600 600 700
GB22.5Mpa
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 250 270 280 300 325 350 400 450 500 550 600 650 700 800
H 334 440 495 575 585 610 740 865 995 1135 1525 1610 1660 1745
D。 250 250 300 350 350 350 400 400 450 500 500 600 600 700
GB4.0Mpa
DN 50 65 80 100 125 150 200 250 300 350 400
L 250 270 280 300 325 350 400 450 500 550 600
H 345 440 495 575 580 605 740 865 1010 1140 1525
D。 300 300 350 350 400 400 450 550 650 750 850
DN 50 65 80 100 125 150 200 250 300 350 400
L 250 270 280 300 325 350 400 450 500 550 650
H 350 445 500 580 590 610 745 865 1010 1150 1530
D。 300 300 350 400 400 450 550 650 750 800 900
GB1.0Mpa
DN 50 65 80 100 125 150 200 250 300 350 400
L 250 270 280 300 325 350 400 450 500 550 650
H 350 445 500 580 590 610 745 865 1010 1150 1530
D。 300 300 350 400 400 450 550 650 750 850 950
