高性能衬胶蝶阀
高性能衬胶蝶阀是一种结构精巧的衬胶蝶阀,特别适用于各种自来水、工业水、污水、空气、暖通空调、城市煤气、液化石油气的流量和压力的调节或开关控制。关闭时,阀门为零泄漏。
- 其阀座结构采用获得世界性专利的COS曲线密封结构，减少了阀板与阀座的磨擦,降低了执行机构扭矩,延长了座环的寿命。其密封过程相当于双偏心阀门。
- 该蝶阀的阀板密封面为球面，这样在密封时,接触相当平滑,特别是轴问密封处的摩擦减小了。使座环的寿命大大延长。
- 座环内的金属嵌入环可以在阀杆受不平衡力作用而倾斜时,自动封闭阀杆与座环间的缝隙,消除轴向泄露的可能性。

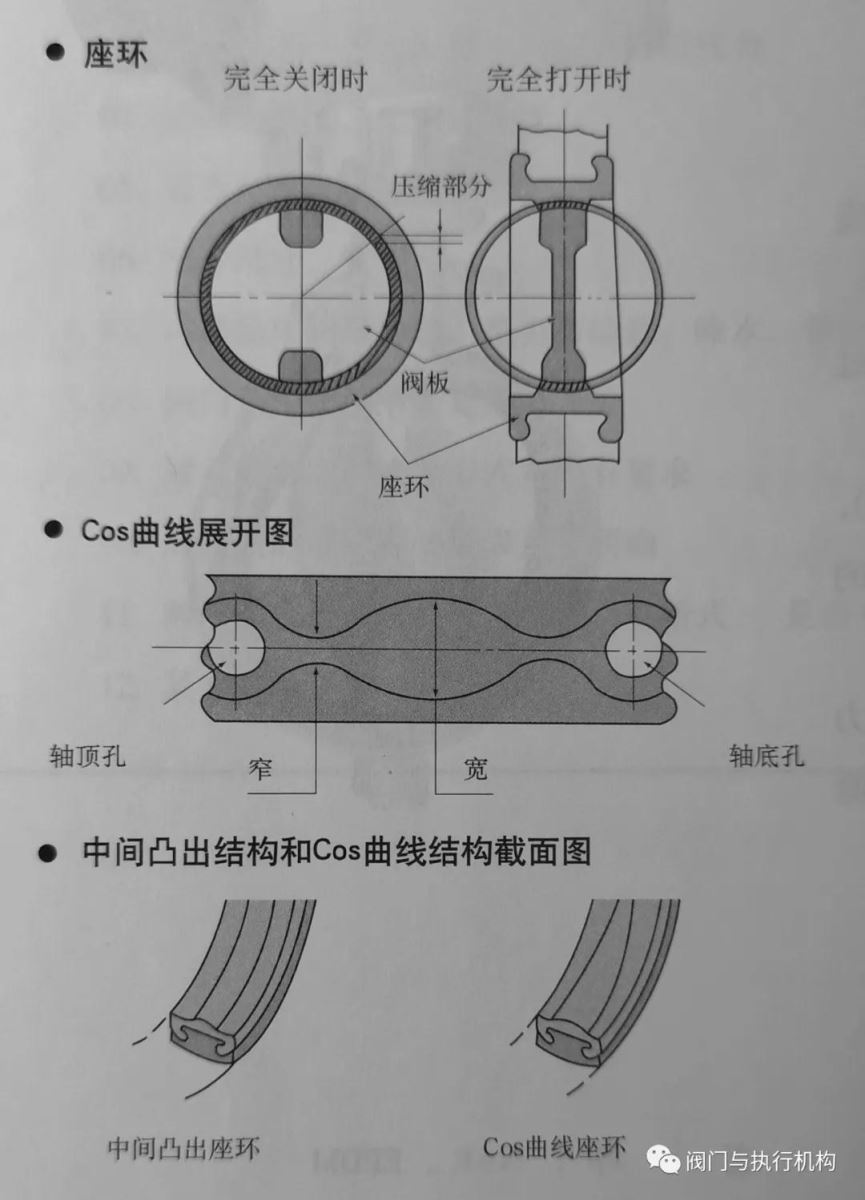

COS曲线
COS曲线密封结构,使阀板在密闭前无扭矩的增加,当密闭时阀板与座环在360度的圆周上同时接触,由此减小了摩擦,降低了扭矩,延长了座环的寿命，保证了蝶阀可以长时间的保持零泄露。同时因为减小了摩擦,降低了扭矩,可以使用小功率的驱动器，从而降低了用户的成本。
球形加工的阀板
阀板是按一个完整的球形加工而成,密封面的每一部分都是球面的一部分,阀板与阀环是以同一球面加工的,两者之间间隙小,无摩擦,阀板平稳地旋转,即使是阀板的上、下顶端处的轴向密封面处也不例外,这样的密封面在密封时,尽管有接触,却是相当平滑,所以力矩减小了,密封性能改善了。
高性能衬特氟隆蝶阀
高性能衬特氟隆蝶阀是一种阀体内腔全衬特氟隆的蝶阀,广泛适用于具有卫生要求的食品、生物医药、电子行业的各种流体的流量和压力的调节或开关控制,以及化工领域各种强酸、强碱、强腐蚀性气体的控制,具有超群的耐久性、优良的密封性能、优异的抗腐蚀能力,阀关闭时能达到零泄漏。最大口径600mm,最高工作压力10Kgf/cm2，最高适用温度200℃。
全衬特氟隆的阀板和阀座
阀内所有接触流体的部位都衬有特氟隆,包括阀杆上下两端都包有特氟隆,以防止流体沿阀杆渗出。
分离型密封设计
密封环设计是橡胶和特氟隆各自独立的,却又相辅相成地增强了密封性能,橡胶使用使密封件具有了弹性,并使橡胶的用量减少,消除了由于温升而使橡胶膨胀将阀板卡死在关闭的位置的可能性。
新的结构设计提高了密封性能

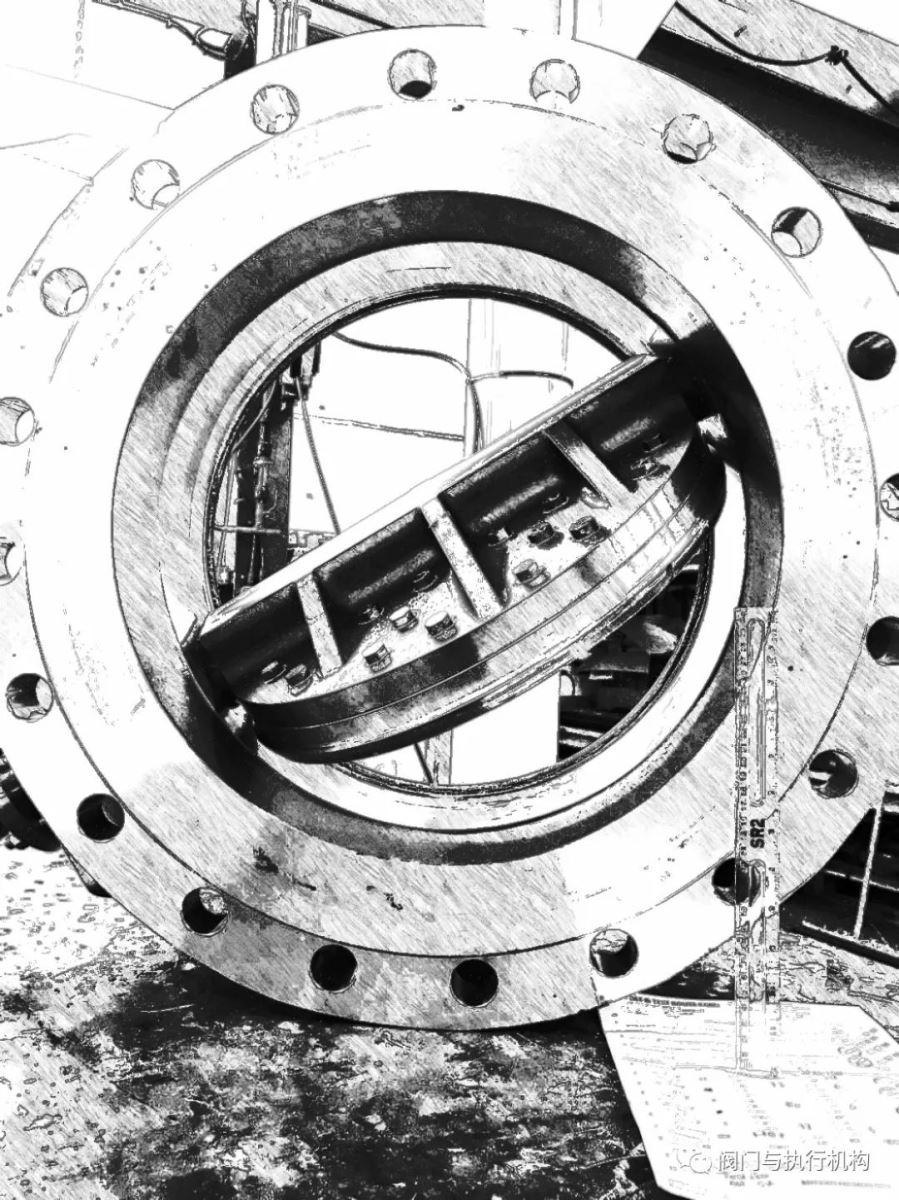

双偏心密封蝶阀
- 厚度3mm以上的PFA能有效的防止各种气体的渗透现象,抗腐蚀性极强。
- 上下填料函内各增加一只强力弹簧,克服了温度起伏变化对密封的影响。
- 双偏心蝶阀也叫作高性能蝶阀， 主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。和中线蝶阀相比， 双偏心蝶阀更耐高压， 寿命更长， 稳定性好。和其它阀门相比， 口径越大材料越轻，成本就更低。但是由于中间有蝶板， 流阻大， 所以小于DN200 的蝶阀是没有很大意义的。
双偏心设计
有效减少阀座磨损，能保持阀门长时间的安全密封与运作。经试验,阀门开关70万次时,仍能保持零泄漏。 双偏心蝶阀在单偏心蝶阀的基础上进一步改良。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。
- 设计合理,结构紧凑,装拆容易,便于维修。
- 采用偏心结构,减少密封圈的摩擦,延长阀门使用寿命。
- 完全密封,泄漏为零。可以用于超高真空工况
- 更换阀板密封圈、蝶板,转轴等材质,可适用多种介质和不同温度
三偏心硬密封蝶阀
阀杆轴心同时偏离碟片中心及本体中心，且阀座回转轴线与阀体通道轴线有一定角度的，称为三偏心蝶阀。
