详细介绍
KPF平衡阀是一种具有特殊功能的阀门，其具有良好的流量特性能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题。
产品概述
由于KPF平衡阀设有开启度指示、开度锁定装置及用于流量测定的测压小阀，所以只要在各支路中及用户入口装上适当规格的平衡阀，并用专门的智能仪表进行一次性调试后锁定，便可将系统的总水量控制在合理范围内，从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品，最高介质温度为100℃。
主要零件材料
| 零件名称 | 阀体、阀盖、 阀瓣、填料压套 | 阀杆 密封圈 | 阀杆螺母 | 垫圈 | 填料 |
| 材料 | 灰铸铁 | 不锈钢 | 铸铜 | 橡胶石棉板 | 膨胀石墨 |
主要技术参数
| 公称压力 (MPa) |
试验压力(MPa) | 工作压力(MPa) | 适用温度 | 适用介质 | ||
| 壳体 | 密封 | P20 | P12 | |||
| 1.6 | 2.4 | 1.76 | 1.5 | 1.6 | ≤100℃ | 水、油品等非 腐蚀性液体 |
主要连接尺寸
| 公称通径 (mm) | 尺寸(mm) | |||
| L | H | H1 | D0 | |
| 15 | 130 | 150 | 160 | 80 |
| 20 | 150 | 160 | 170 | 80 |
| 25 | 160 | 182 | 197 | 80 |
| 32 | 180 | 192 | 207 | 90 |
| 40 | 200 | 250 | 270 | 100 |
| 50 | 230 | 264 | 284 | 120 |
| 65 | 290 | 380 | 410 | 200 |
| 80 | 310 | 413 | 448 | 200 |
| 100 | 350 | 446 | 506 | 240 |
| 125 | 400 | 540 | 595 | 240 |
| 150 | 480 | 623 | 688 | 360 |
| 200 | 495 | 687 | 762 | 400 |
| 250 | 622 | 782 | 867 | 500 |
| 300 | 698 | 914 | 1009 | 500 |
| 350 | 787 | 968 | 1073 | 680 |
| 400 | 914 | 1037 | 1152 | 680 |
| 500 | 978 | 1440 | 1440 | - |
| 600 | 1295 | 1790 | 1790 | - |

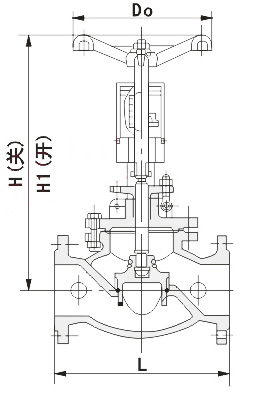

产品外形尺寸图
