A41H弹簧微启封闭式安全阀
【阀门分类】
A41H弹簧微启封闭式安全阀

详细介绍

A41H弹簧微启封闭式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。a41y-p/r型适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准按jb/t……94/系列。

结构简述

  • 弹簧微启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
  • 喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。
  • 热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。
  • 调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。
  • 背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。

安装说明

  • 安全阀必须垂直安装，并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
  • 安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
  • 消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。

主要零部件材料

no 零件名称 a41h-c/ka41y-c材料 a41y-p/ka41y-p材料 a41y-r/ka41y-r材料
1 阀体 wcb zg1cr18ni9ti zg1cr18ni12mo2ti
2 阀座 zg2cr13/1cr18ni9ti zg1cr18ni9ti zg1cr18ni12mo2ti
3 调节圈 zg2cr13/1cr18ni9ti zg1cr18ni9ti zg1cr18ni12mo2ti
4 阀瓣 2cr13/1cr18ni9ti 1cr18ni9ti 1cr18ni12mo2ti
5 导向套 zg2cr13/1cr18ni9ti zg1cr18ni9ti zg1cr18ni12mo2ti
6 阀盖 zg230-450 zg230-450 zg230-450
7 弹簧 50crva 50crva包覆氟塑料 50crva包覆氟塑料
8 阀杆 2cr13 2cr13 1cr18ni12mo2ti
9 调整螺杆 45 2cr13 2cr13
10 保护罩 zg200-400 zg200-400 zg200-400
  密封面材料 堆焊d507 堆焊co基硬质合金

外形尺寸和连接尺寸

型号 公称通径 do D K g g1 b f f1 Z-?d DN’ D1 K1 g2 g’ b1 f’ f1’ Z1-?d1 L L1 ≈H
A41H-16C
A41Y-16P
A41Y-16R
KA41Y-16C
KA41Y-16P		 20 15 105 75 - 55 16 2 - 4-14 20 105 75 55 - 16 2 - 4-14 100 85 276
25 20 115 85 - 65 16 2 - 4-14 25 115 85 65 - 16 2 - 4-14 100 85 276
32 25 140 100 - 78 18 2 - 4-18 32 140 100 78 - 18 2 - 4-18 115 100 285
40 32 150 110 - 85 18 3 - 4-18 40 150 110 85 - 18 3 - 4-18 120 110 292
50 40 165 125 - 100 20 3 - 4-18 50 165 125 100 - 20 3 - 4-18 135 120 370
65 50 185 145 - 120 20 3 - 4-18 65 185 145 120 - 20 3 - 4-18 140 130 375
80 65 200 160 - 135 20 3 - 8-18 80 200 160 135 - 20 3 - 8-18 160 135 373
100 80 220 180 - 155 22 3 - 8-18 100 220 180 155 - 22 3 - 8-18 170 160 513
125 100 250 210 - 185 22 3 - 8-18 125 250 210 185 - 22 3 - 8-18 190 190 560
150 125 285 240 - 210 24 3 - 8-23 150 285 240 210 - 24 3 - 8-23 205 195 570
200 150 340 295 - 265 26 3 - 12-23 200 340 295 265 - 26 3 - 12-23 240 230 717
250 200 405 355 - 320 30 3 - 12-26 250 405 355 320 - 30 3 - 12-26 350 320 940
300 250 460 410 - 375 30 4 - 12-26 300 460 410 375 - 30 4 - 12-26 350 320 980
A41H-25
A41Y-25P
A41Y-25R
KA41Y-25
KA41Y-25P		 20 15 105 75 - 55 16 2 - 4-14 20 105 75 55 - 16 2 - 4-14 100 85 276
25 20 115 85 - 65 16 2 - 4-14 25 115 85 65 - 16 2 - 4-14 100 85 276
32 25 140 100 - 78 18 2 - 4-18 32 140 100 78 - 18 2 - 4-18 115 100 285
40 32 150 110 - 85 18 3 - 4-18 40 150 110 85 - 18 3 - 4-18 120 110 292
50 40 165 125 - 100 20 3 - 4-18 50 165 125 100 - 20 3 - 4-18 135 120 370
65 50 185 145 - 120 22 3 - 8-18 65 185 145 120 - 20 3 - 4-18 140 130 375
80 65 200 160 - 135 24 3 - 8-18 80 200 160 135 - 20 3 - 8-18 160 135 373
100 80 230 190 - 160 24 3 - 8-23 100 220 180 155 - 20 3 - 8-18 170 160 513
125 100 270 220 - 188 28 3 - 8-26 125 250 210 185 - 22 3 - 8-18 190 190 560
150 125 300 250 - 218 30 3 - 8-26 150 285 240 210 - 24 3 - 8-23 205 195 570
200 150 360 310 - 278 34 3 - 12-26 200 340 295 265 - 26 3 - 12-23 240 230 717
250 200 425 370 - 332 36 3 - 12-30 250 405 355 320 - 30 3 - 12-26 350 320 940
300 250 485 430 - 390 40 4 - 16-30 300 460 410 375 - 30 4 - 12-26 350 320 980
A41H-40
A41Y-40P
A41Y-40R
KA41Y-40
KA41Y-40P		 20 15 105 75 51 55 16 2 4 4-14 20 105 75 55 - 16 2 - 4-14 100 85 276
25 20 115 85 58 65 16 2 4 4-14 25 115 85 65 - 16 2 - 4-14 100 85 276
32 25 140 100 66 78 18 2 4 4-18 32 140 100 78 - 18 2 - 4-18 115 100 285
40 32 150 110 76 85 18 3 4 4-18 40 150 110 85 - 18 3 - 4-18 120 110 292
50 40 165 125 88 100 20 3 4 4-18 50 165 125 100 - 20 3 - 4-18 135 120 370
65 50 185 145 110 120 22 3 4 8-18 65 185 145 120 - 20 3 - 4-18 140 130 375
80 65 200 160 121 135 22 3 4 8-18 80 200 160 135 - 20 3 - 8-18 160 135 373
100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155 - 22 3 - 8-18 170 160 513
125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185 - 22 3 - 8-18 190 190 560
150 125 300 250 204 218 30 3 4.5 8-26 150 285 240 210 - 24 3 - 8-23 205 195 570
200 150 375 320 260 282 38 3 4.5 12-30 200 340 295 265 - 26 3 - 12-23 240 230 717
250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320 - 30 3 - 12-26 350 320 940
300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375 - 30 4 - 12-26 350 320 980
A41H-64
A41Y-64
A41Y-64P
A41Y-64R		 20 15 130 90 51 68 20 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 268
25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 268
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 279
40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 330
50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 360
65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 503
80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 498
100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 530
150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 657
, A41H-100
A41Y-100
A41Y-100P
A41Y-100R
 20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 268
25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 268
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 279
40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 330
50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 360
65 50 220 170 110 138 32 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 503
80 65 230 180 121 148 34 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 498
100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 530
150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26 280 260 657

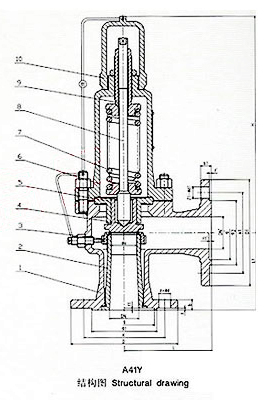

产品外形尺寸图

A41H弹簧微启封闭式安全阀外形尺寸图
