ZJHF46气动衬氟调节阀

首页 > 产品中心 > 调节阀
ZJHF46气动衬氟调节阀
ZJHF46气动衬氟调节阀采用顶部导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

产品概述

广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。本系列产品有标准型、调节切断型。产品公称压力等级有PN0.6、1.0、1.6、2.5、class 150LB；公称通径范围DN20~300;使用温度由-20℃~+200℃范围内多种档次；泄漏等级VI级，流量特性为线性或等百分比。

ZJHF46系列精小型气动衬氟调节阀是气动单元组合仪表中的执行单元，配用电—气转换装置之后，也可进入电动单元组合仪表系统，他接受来自调节仪表的信号，直接改变调介质(如液体、气体、蒸汽等)的流量，使被控工艺参数(如温度、压力、流量等)保持在给定值。

结构特征与原理

调节阀是由气动薄膜执行机构与调节机构二部分组成，其结构与原理见下图

气动衬氟调节阀-ZJHF46机构图

 执行机构概述

气动衬氟调节阀-ZJHF46执行机构

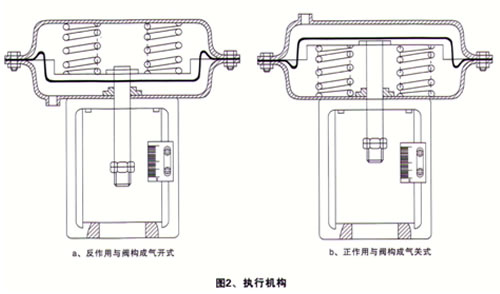

执行机构是气动调节阀生产过程自动控制系统的重要组成部分，其有正反两种作用形式，当信号压力增加，推杆伸出膜室的叫正作用，与阀配合构成气关式（如图2a）。当信号压力增加，推杆推出膜室的叫反作用，与阀配合构成气开式（如图2b）。其原理：当信号压力输入膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间的流通面积，知道弹簧的反作用与信号压力作用在膜片上的推力想平衡，从而达到自动调节工艺参数之目的。

规格与技术参数

公称通径mm 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
公称压力MPa 0.6、1.0、1.6、2.5
行程 mm 10 16 25 40 60 100
膜片有效面积Ae（cm） 280 400 630 1000 16000
流量特性 直线、等百分比
工作温度 ℃ -30℃~+150℃
固有可调比R 50：1
信号范围Pr 20~100、40~200、20~60、60~100、80~240
气源压力MPa 0.14、0.4
允许压差MPa 不限带定位器 5.3 3.7 23 13 0.85 0.74 0.47 0.30 0.27 0.18 0.11 0.12 0.08 0.05 0.04 0.03
带定位器 6.4 6.4 5.5 3.01 2 1.7 1.1 0.71 0.63 0.41 0.26 0.28 0.20 0.11 0.08 0.05
接管螺纹 M16*15

主要性能指标

项目 一般调节阀 中温(柔性石墨填料)或波纹管密封调节阀
不带定位器 带定位器 不带定位器 带定位器
基本识差% ±5 ±1 ±15 ±4
回 差% ±3 ±1 ±10 3
死区% ±3 ±0.4 ±8 1
始终点偏差% 气开 始点 ±2.5 ±1 ±6 ±2.5
终点 ±5 ±15
气关 始点 ±5 ±15
终点 ±5 ±6
额定形成偏差% 2.5 2.5 6 2.5
允许泄漏量 调节型L/h 10-4×阀额定容量JP
调节切断阀 阀座直径 20 25 40 50 65 80 100 150 200 250 300
允许泄漏量 软密封：VI级
额定流量系数偏差% ±10
固有流量特性偏差 符合IEC534-1976和GB/T 13927中规定的斜率要求

主要零部件材料

零件名称 材　　料
阀体、阀盖 HT200、ZG230~450、ZG1Cr18Ni9Ti
衬里材料 F46、F4、F3、PO、PE、X、X3、PFA
阀　　芯 1Cr18Ni9Ti
波纹管 F4
填　　料 聚四氟乙烯、柔性石墨
弹　　簧 60Si2Mn
膜　　盖 A3
阀杆、推杆 2Cr13/1Cr18Ni9Ti
衬　　套 2Cr13

主要连接尺寸

气动衬氟调节阀-ZJHF46外形尺寸图

主要技术参数

公称通径 标准值 参数值
DN(mm) PN1.0? PN1.6
L D D1 D2 f b Z—φd φA H
15 130 95 65 45 2 14 4—φ14 282 487
20 150 105 75 55 2 16 4—φ14 282 487
25 160 115 85 65 2 16 4—φ14 282 493
32 180 135 100 78 2 18 4—φ18 282 524
40 200 145 110 85 3 18 4—φ18 308 530
50 230 160 125 100 3 20 4—φ18 308 538
65 290 180 145 120 3 20 8—φ18 394 686
80 310 195 160 135 3 22 8—φ18 394 706
100 350 215 180 155 3 22 8—φ18 394 726
125 400 245 210 185 3 24 8—φ18 498 969
150 480 280 240 210 3 24 8—φ23 498 969
200 600 335 295 265 3 26 8—φ23 498 1009
250 622 390 350 320 3 28 12—φ23 620 1353
300 698 440 400 368 4 28 12—φ23 620 1390

More>相关“调节阀”产品
