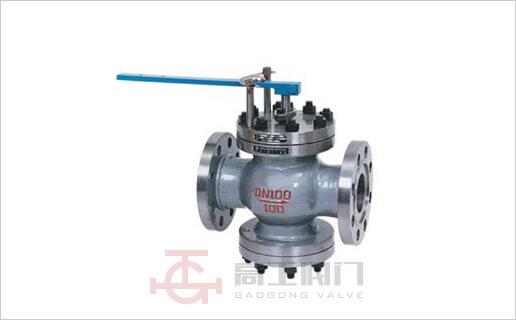

T40H回转式调节阀门
T40H回转式调节阀门适用于公称压力：1.6-10MPa/cm2 、工作温度：T40H-40、≤425℃、T40H-100型≤425℃、适用于介质在水管道上，装于低、次中压、中压锅炉给水或高加疏水管道上，给水调节阀安装在锅炉给水管上，供调节给水流量，以满足锅炉和负荷运行的需要.
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

工作原理和结构说明

  • 主要由阀体、阀座、阀瓣、阀杆、阀盖、指示板等组成。
  • 阀门的流量调节供圆筒形的阀瓣和阀座的相对回转以改变阀瓣上窗口面积来实现。
  • 阀门的开关范围。由阀门上方的开度指示板指示，所指示的开关范围与阀门的开关范围一致。
  • 回转调节阀通过远距离控制器来操纵，回转角度60℃。

主要零件材料

零件名称 材料 零件名称 材料
阀盖 铸钢 杆头 不锈钢
阀体 2G25I 阀瓣 不锈钢1Cr18N9Ti
阀杆 不锈钢 阀座 不锈钢1Cr18N9Ti

存放安装使用注意事项

  • 本阀应存放在干燥的室内，通路两端须堵塞。不准堆置存放。
  • 长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。
  • 本阀应安装在水平管道上，必须垂直安装。阀杆向上。
  • 必须按图示箭头所指介质流向进行安装。

产品性能

公称压力PN(MPa) 公称通径DN(mm) 水压试验压力PS(MPa) 给水温度t(≤℃) 设计压差△(MPa) 最大流通面积fmax(cm2) 最大流量Qmax(T/h) 适用介质 流量特性 压力特性 泄漏量
2.5 50 3.8 425 0.4 1.89 12.1

水

油

蒸汽

 进口压力保持不变，流量从大到小变化时，出口压力的偏差值为5~10%。 流量保持不变，进口压力从大到小变化时，出口压力偏差值为±5~10%。 为最大流量的0.01~0.05%。
65 2.72 17.4
80 3.56 22.8
100 6.14 39.3
150 12.26 78.5
4 50 6 425 0.5 1.89 13.6
65 2.72 19.5
80 3.56 25.5
100 6.14 44.0
10 50 15 425 0.8 5.14 45.6
80 5.76 50.3
100 8.96 78.8
125 14.5 110.5
150 18.28 160.9
200 33.38 293.36

主要外形尺寸和连接尺寸

公称压力PN(MPa) 公称通径DN(mm) 主要外形尺寸和连接尺寸
L H H1 D D1 D2 D6 b f f1 n q
2.5 50 250 238 165 160 125 100 不带凹下部分 20 3 不带凹下部分 4 φ18
65 260 248 175 180 145 120 22 3 8 φ18
80 310 267 190 195 160 135 22 3 8 φ18
100 350 279 210 230 190 160 24 3 8 φ23
150 450 338 280 300 250 218 30 3 8 φ25
4 50 250 238 165 160 125 100 88 20 3 4 4 φ18
65 260 248 175 180 145 120 110 22 3 4 8 φ18
80 310 267 190 195 160 135 121 22 3 4 8 φ18
100 350 279 210 230 190 160 150 24 3 4.5 8 φ23
10 50 300 242 170 195 145 115 88 28 3 4 4 φ25
80 380 280 188 230 180 150 121 34 3 4.5 8 φ25
100 400 280 212 265 210 175 150 38 3 4.5 8 φ30
150 450 330 268 350 290 250 204 46 3 4.5 12 φ34
200 550 380 310 430 360 315 260 54 3 4.5 12 φ41

产品外形尺寸图

T40H回转式调节阀门外形尺寸图
