阀门分类
公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
阀座直径 mm | 10 、 12 、 15 、 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
额定流量系数 Kv | 1.6,2.5,4.0,6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||
公称压力 Mpa | 4.0,6.4 | ||||||||||||||
行程 mm | 10 | 16 | 25 | 40 | 60 | ||||||||||
流量特性 | 直线 等百分比 | ||||||||||||||
介质温度℃ | -15~+200、-40~+250 (常温型) -40~+450 (中温型) | ||||||||||||||
连接形式 | 法兰尺寸连接 JB/T79 | ||||||||||||||
气源接头 | M16*1.5 | ||||||||||||||
阀体材质 | A105 1Cr18Ni9Ti WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | ||||||||||||||
上阀盖型式 | 普通式 ( 常温型 ), 热片式 ( 中温型 ) | ||||||||||||||
可调比 R | 30:1 |
型号 | ZM A/B -2 | ZM A/B -3 | ZM A/B -4 | ZM A/B -5 | |||||||||||
有效面积 cm2 | 280 | 400 | 630 | 1000 | |||||||||||
行程 mm | 10,16 | 25 | 40 | 60 | |||||||||||
弹簧范围 Kpa | 20~100;40~200;20~60;60~100;80~240 |
项目 | 不带定位器 | 带定位器 | |||||||||||||
基本误差 % | ± 5 | ± 1.0 | |||||||||||||
回差 % | ≤ 3 | ≤ 1.0 | |||||||||||||
死区 % | ≤ 3 | ≤ 0.4 | |||||||||||||
额定行程偏差 %( 气关 ) | ≤ 2.5 | ||||||||||||||
允许汇漏量 L/h | ≤ 1*10 -4 * 阀的额定容量 |
公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
阀座直径 mm | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
薄膜有效面积cm2 | 280 | 400 | 630 | 1000 | |||||||||||
允许最大压差 Mpa | 5.35 | 3.7 | 3.4 | 1.35 | 0.8 | 0.55 | 0.5 | 0.3 | 0.3 | 0.2 | 0.12 | 0.12 | 0.08 | 0.05 |
注:允许最大压差是P2=0时,气关式执行机构迅号为120Kpa,气关式讯号为0。
定位器、空气过滤减压器、压力表、手轮、电磁阀、限位开关、电/气转换器。
公称通径 DN | 行程 | L | H | D | |||||||||||
PN Mpa | 常温型 | 中温型 | |||||||||||||
4.0 | 6.4 | 气开式 | 气关式 | 气开式 | 气关式 | ||||||||||
20 | 10 | 85 | 100 | 574 | 537 | 752 | 688 | 280 | |||||||
25 | 16 | 95 | 115 | 589 | 552 | 738 | 701 | 280 | |||||||
32 | 16 | 115 | 130 | 589 | 552 | 738 | 701 | 280 | |||||||
40 | 25 | 115 | 130 | 654 | 602 | 803 | 751 | 352 | |||||||
50 | 25 | 130 | 150 | 659 | 607 | 808 | 756 | 352 | |||||||
65 | 40 | 145 | 170 | 942 | 856 | 1123 | 1037 | 410 | |||||||
80 | 40 | 155 | 190 | 928 | 842 | 1109 | 1023 | 410 | |||||||
100 | 40 | 175 | 215 | 928 | 842 | 1109 | 1023 | 410 | |||||||
125 | 60 | 200 | 250 | 1122 | 1010 | 1335 | 1223 | 495 | |||||||
150 | 60 | 240 | 275 | 1124 | 1012 | 1332 | 1220 | 495 | |||||||
200 | 60 | 300 | 325 | 1149 | 1037 | 1362 | 1250 | 495 |
零件名称 | 材料 | 温度范围 | |
最低 | 最高 | ||
阀 体 上、下阀盖 |
HT200 | -15 | +200 |
ZG230-450 | -29 | +425 | |
ZG1Cr18Ni9Ti | -40 | +550 | |
阀座、阀芯、阀杆 | 1Cr18Ni9 | -40 | +550 |
上、下膜盖 | A3钢板 | ||
支架、顶盘 | HT200、WCB | ||
压缩弹簧 | 60Si2Mn | ||
波纹薄膜 | 5806胶夹480D尼龙66网眼布 | ||
填料 | 聚四氟乙烯 | -40 | +200 |
碳纤维 | -120 | +350 | |
密封垫 | 橡胶石棉板 | ||
1Cr18Ni9夹石棉板 | |||
螺栓、双头螺栓 | 35 | ||
35CrMoA | |||
螺母 | 35 |

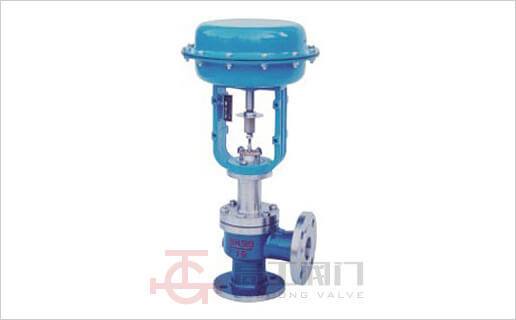

气动薄膜角型单座调节阀是一种顶导向单阀座调节阀,具 有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动,有效使用寿命更长。可选择多弹簧气动簿膜机构或电动执行机构等。
气动薄膜角型单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高底低、重量轻、装校简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。
气动薄膜角型单座调节阀操作稳定,具有动作特性可靠,精确的流量特性,可调范围大等优点。在广泛应用中取得高质量的控制效果。
