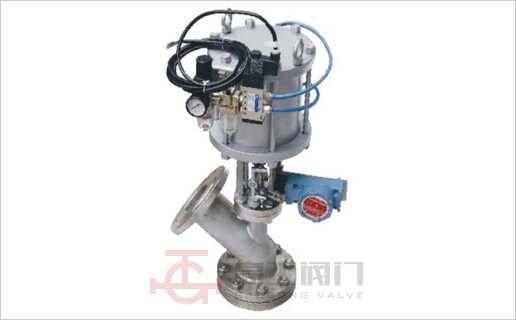

FL641H气动放料阀
FL641H气动放料阀阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

产品概述

FL641H气动放料阀的阀瓣密封根据需要是封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。下展式放料阀在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。

性能参数及用途

  • 工作压力1.6Mpa
  • 工作介质为水, 油液体, 酸碱等
  • 工作温度为<=175℃. 不锈钢<=320℃ 碳钢
  • 下展式放料阀操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用。

主要零件材质

零件名称
ZG1Cr18Ni9Ti系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12MO 2 Ti系列
ZG00Cr17Ni14MO 2 系列
WCB系列
阀体/阀盖
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
阀杆
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
阀瓣
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
垫片
304+PTFE
304L+PTFE
316+PTFE
316L+PTFE
石墨+304
螺柱
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45

连接尺寸

DN
上法兰
上法兰
下法兰
密封座
D1
D2
D3
D4
D5
D6
25
115
85
135
100
70
40
32
135
100
145
110
75
55
40
145
110
160
125
100
65
50
165
125
180
145
85
70
65
180
145
195
160
135
90
80
195
160
215
180
155
130
100
215
180
245
210
195
135
125
245
210
280
245
180
145
150
280
240
335
295
210
185
200
335
295
405
355
/
/

产品外形尺寸图

FL641H气动放料阀外形尺寸图

拓展信息

气动放料阀的耐腐蚀性

  • 使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。
  • 使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
  • 严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。
  • 不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA，超过此规定订货时要说明。

气动放料阀在施工安装中应注意哪些事项

  • 安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
  • 安装在保温管道上的各类手动阀门，手柄均不得向下。
  • 阀门安装前必须进行外观检查，对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;以阀瓣密封面无渗漏为合格。

气动放料阀上展式与下展式的区别

启闭行程

启闭行程不同，安装尺寸有大小上展式和下展式放料阀启闭行程小、安装高度较小。旋转杆结构形式安装高度zui小,在启闭过程中柱塞只做旋转运动，它要依据带有启闭位置指示器来判断阀门的启闭和位置。

启闭力矩

  • 上展式放料阀为阀瓣向上运动阀门打开,打开时阀门需克服介质作用力,打开时较关闭力矩大。
  • 下展式、柱塞式放料阀为阀瓣(柱塞)向下运动阀门打开，打开时运动方向与介质作用力相同，因而打开时较关闭力矩小。
