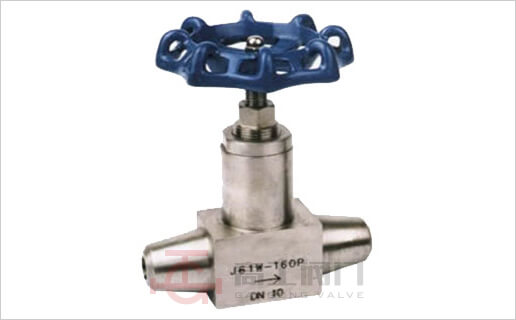

J61Y高压焊接针型阀
J61Y高压焊接针型阀，是电力、电气、机电设备工程、电控设备工程中应用较多的阀门之一,由于其安装方便、制造合理、经济简单，所以大量使用在电力工程等管道中，本公司生产的J23W外螺纹针型阀，外表美观,密封性能好，耐压高，拆装维护方
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

设计与制造标准

  • 设计与制造：GB/T12223-89
  • 焊接尺寸：JB/T 1751-75
  • 结构长度：GB12221
  • 检验与实验：GB/T13927

主要零件材料

零件名称 阀杆、阀盖、螺栓 阀杆、阀瓣密封圈 填料 垫片 手柄
J61Y-170V 铬镍不锈钢 不锈钢 聚四氧乙稀、柔性石墨 橡胶石棉板 优质碳钢

主要性能规范

型号 公称压力 (MPa) 试验压力PS(MPs) 工作压力(MPa) 工作温度(℃) 适用介质
壳体 密封 （液） 密封 （气）
J61Y-170V 24.0 7.0 17.6 0.6 17.0 V≤570℃ 电站、石油气、水、油品等
FJ61Y-160p 24.0 16.0 17.6 0.6 16.0 P≤200℃
T61Y-320
24.0 16.0 17.6 0.6 16.0 C≤200℃

主要外形及连接尺寸 (mm)

公称直径DN(mm) 管螺纹 尺寸 重量(Kg)
Do L H Hi d
6 3/4 80 78 100 110 6 1.20
10 1 80 120 100 110 8 1.50
15 11/4 100 130 120 130 12 1.70
20 2 12000 145 150 165 15 2.60

产品外形尺寸图

J61Y型针型阀外形尺寸图

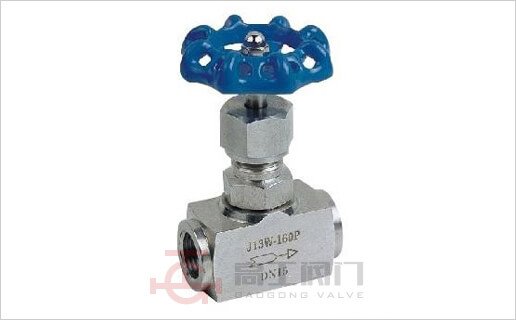

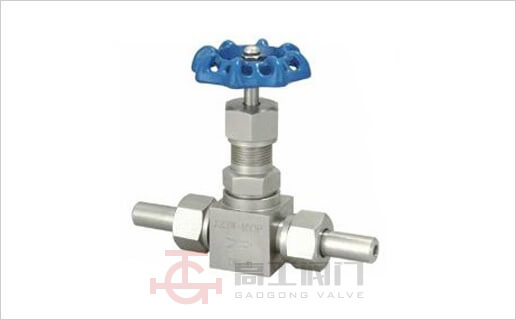

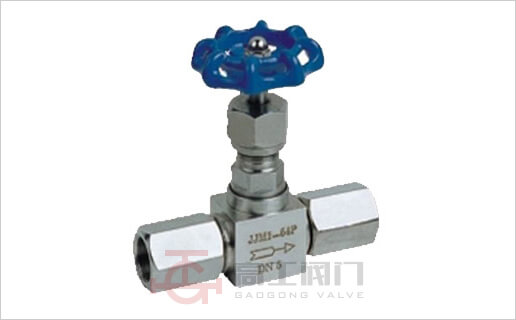

More>相关“针型阀”产品
