BJ45H/W角式保温截止阀

首页 > 产品中心 > 截止阀
BJ45H/W角式保温截止阀
BJ45H/W角式保温截止阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

设计与制造标准

  • 设计与制造：　GB12233
  • 法兰尺寸：JB/T79　GB9113
  • 结构长度：　GB12221
  • 检验与试验：　GB/T13927

安装尺寸及重量

GB 2.5MPa
DN 15 20 25 32 40 50 65 80 100 125 150
L 170 190 210 230 260 300 340 380 430 - 550
H 260 310 375 375 385 450 485 600 625 735 790
D0 120 140 160 160 160 240 240 280 320 360 360
GB 4.0MPa
DN 15 20 25 32 40 50 65 80 100 125 150
L 170 190 210 230 260 300 340 380 430 - 550
H 260 310 375 375 385 450 485 600 625 735 790
D0 120 140 160 160 160 240 240 280 320 360 360
GB 6.4MPa
DN 25 32 50 65 100 150
L 235 260 300 340 430 415
H 375 385 450 510 670 670
D0 160 160 240 240 400 400

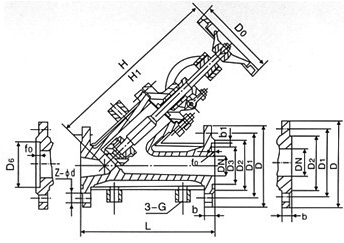

产品外形尺寸图

BJ45H/W角式保温截止阀外形尺寸图
