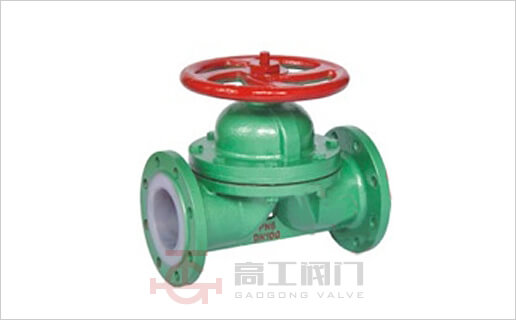

G41J衬里隔膜阀
G41J衬里隔膜阀是一种特殊形式的、具有截断功能的阀门，其吝惜闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开，以达到截断管内介质之目的。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

结构特点

  • 复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免；
  • 利用FEP（Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门，可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
  • 做为执行元件的膜片,由于频繁的启闭,易产生疲劳断裂,应视工况、介质的特性，进行定期更换。
  • 氟塑料的防腐性能及推荐使用温度风“阀门及管路附件用氟塑料衬里性能表”。

设计规范

遵循GB 12239 / BS5156标准。

驱动方式

手动、气动（常开或常闭）、电动。

基本型号

手动
G41F3
直流式
G45F3
G41F46
G45F46
气动
Q641F3
电动
Q941F3
Q641F46
Q941F46

主要零部件材料表

序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低不锈钢耐酸铸钢
Z
C
P
R
P
R
1
阀体/阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
阀瓣/阀杆
35
1cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00cr18Ni10
00Cr17Ni14Mo2
3
衬里/阀座
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4
隔膜
FEP(F46)/CR(氯丁橡胶)、PFA（可溶性F4）/FPDM（乙丙橡胶）
5
支架
WCB
CF8
CF8
6
阀杆螺母
ZCuAI10Fe3
ZCuAI10Fe3
ZCuAI10Fe3
7
紧固螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
8
螺母
45
0Cr18Ni9
0Cr18Ni9
9
手轮
WCB
WCB
WCB

技术规范

设计标准
GB12239
结构长度
JB1688/GB12221
法兰标准
JB/T79-94
GB9113.1-26
检验试验
GB/T13927
驱动方式
手动、电动、气动、
常闭型、常开型

主要外型和连接尺寸

公称通径
标准值
参考值
DN(mm)
NPS(inch)
L
D
D1
D2
f
b
Z-фd
d0
H
H1
WT(kg)
PN0.6MPa / PN1.0MPa
15
1/2
125
95
65
45
2
14
4-ф14
100
105
110
3.5
20
3/4
135
105
75
55
2
16
4-ф14
100
115
125
4
25
1
145
115
85
65
2
16
4-ф14
120
120
135
5.5
32
11/4
160
135
100
78
2
18
4-ф18
120
125
150
8
40
11/2
180
145
110
85
3
18
4-ф18
140
135
175
11
50
2
210
160
125
100
3
20
4-ф18
140
155
195
14
65
21/2
250
180
145
120
3
20
4-ф18
200
170
200
23
80
3
300
195
160
135
3
22
4-ф18
200
200
255
29
100
4
350
215
180
155
3
22
8-ф18
280
270
325
46
125
5
400
245
210
185
3
24
8-ф18
320
335
405
70
150
6
460
280
240
210
3
24
8-ф23
320
370
450
95
200
8
570
335
295
265
3
26
8-ф23
400
480
600
170
250
10
680
390
350
320
3
28
12-ф23
500
545
620
270
300
12
790
435
395
362
4
24
12-ф23
500
585
680
320
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-ф14
120
110
115
4
20
3/4
150
105
75
55
2
16
4-ф14
120
120
130
5
25
1
160
115
85
65
2
16
4-ф14
140
125
140
6
32
11/4
180
135
100
78
2
18
4-ф18
140
130
155
9
40
11/2
200
145
110
85
3
18
4-ф18
160
140
180
12
50
2
230
160
125
100
3
20
4-ф18
160
160
200
15
65
21/2
290
180
145
120
3
20
4-ф18
200
175
205
24
80
3
310
195
160
135
3
22
8-ф18
200
205
260
30
100
4
350
215
180
155
3
24
8-ф18
280
275
330
48
125
5
400
245
210
185
3
26
8-ф18
320
340
410
75
150
6
480
280
240
210
3
28
8-ф23
320
375
460
105
200
8
600
335
295
265
3
30
12-ф23
400
485
605
182
250
10
730
405
355
320
3
32
12-ф25
500
550
625
295
300
12
850
460
410
375
4
34
12-ф25
500
590
685
345

产品外形尺寸图

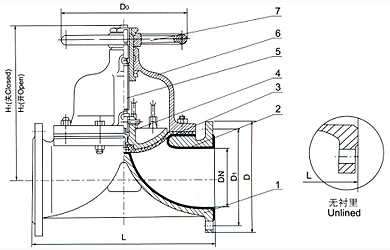

G41J衬里隔膜阀外形尺寸图
