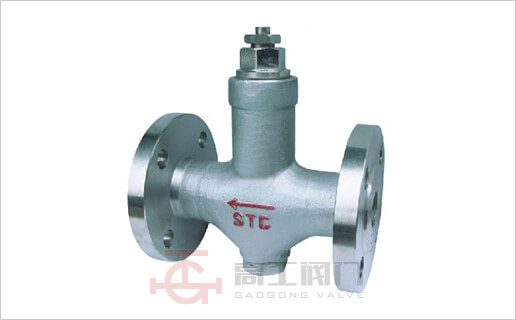

STC可调恒温式蒸汽疏水阀
STC可调恒温式蒸汽疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂、和填充剂组成的感温和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

产品概述

ST系统疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂、和填充剂组成的感温和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在些范围同根据情况要求用调节螺钉进行调节。

广泛用于石油、化工、造纸、医药、食品等蒸汽设备，加热管线，拦热管线及小型热交换器采取管线上等最理想的选择。

结构特点

  • 本阀采用感温元件的热胀冷缩原理来控制启闭。
  • 动作灵敏，排水温度恒定，不受压力影响，节能效果好。
  • 能连续排水，无噪音，小型轻量设计，安装方便，而且能任意角度安装。
  • 能自动排除空气，无气锁现象，还能调节排水温度。

主要外型及连接尺寸

型号DN 外形尺寸 最大排量
T/H		 法兰外径 型号DN 外形尺寸 最大排量
T/H
长 高 长 高
STB16-15 80 150 3.0   ST8-15 120 65 1.4
STB16-20 80 150 4.0   ST8-20 120 65 3.0
STB16-25 90 165 5.0   ST8-25 130 70 4.0
STB16-32 100 175 7.0   ST16-15 120 65 3.0
STB10-40 110 185 9.0   ST16-20 120 65 4.0
STB10-50 120 195 11.0   ST16-25 130 70 5.0
STC16-15 150 175 3.0 95 ST16-40 145 85 9.0
STC16-20 150 175 4.0 105 ST16-50 145 95 11.0
STC16-25 160 185 5.0 115
STC16-32 200 240 7.0 135
STC10-40 230 255 9.0 145
STC10-50 230 255 11.0 160
STC10-80 310 285 18.0 195
STC10-100 310 355 22.0 215

产品外形尺寸图

STC可调恒温式蒸汽疏水阀外形尺寸图
