零件名称 | 材料 |
阀体、上盖、下盖 | 灰铸铁、铸钢 |
调节弹簧 | 硅锰钢 |
活塞 | 不锈钢 |
缸套 | 不锈钢 |

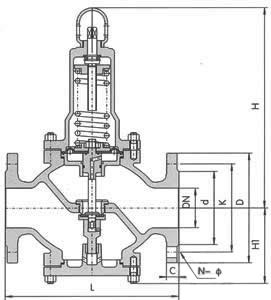

型号 | 尺寸(mm) | ||||||||||||
Y410-10 Y416-16 Y425-25 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 160 | 160 | 180 | 200 | 200 | 220 | 280 | 310 | 350 | 450 | 520 | 550 | |
H1 | 170 | 170 | 188 | 192 | 270 | 270 | 310 | 403 | 448 | 570 | 590 | 640 | |
H2 | 75 | 75 | 77 | 82 | 98 | 98 | 138 | 152 | 170 | 222 | 242 | 262 |
