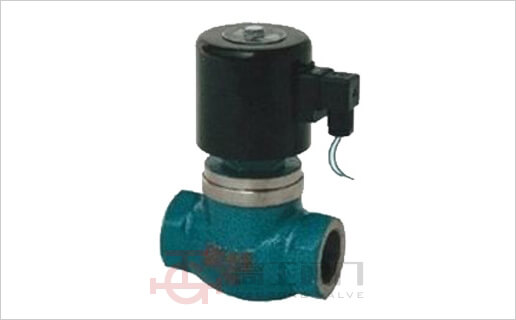

ZQDF(Y)蒸汽(液用)电磁阀
ZQDF(Y)蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

产品概述

本系列电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。

结构特点

  • 耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
  • 耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
  • 耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
  • 耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。

结构与原理

本阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。

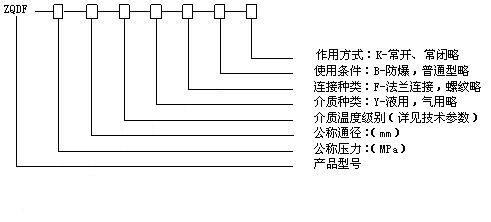

型号规格说明

技术参数

参数/型号
ZQDF-1
ZQDF-2
ZQDF-3
ZQDF-1Y
ZQDF-2Y
ZQDF-3Y
公称压力（MPa）
1.6
工作压差
（MPa）
DN15～50
0～1.6
DN65～100
0.05～1.6
介质种类
煤气、空气等
饱和蒸汽
过热蒸汽
或高温气体
水油液体
热水
高温水、油
介质温度℃（mm）
≤60
≤180
≤220
≤60
≤180
≤220
公称通径（ mm ）
15
20
25
32
40
50
65
80
100
流量系数（Kv值）
3.8
7.4
10.3
18.8
25.7
41
58
85
154
阀体材质
不锈钢；碳钢
电源电压
AC220V DC24V 其余规格可作特殊订货
使用寿命
按JB/T7352-94规定
泄漏量（ml/min)
按JB/T7352-94·F规定
功耗VA
≤50

安装尺寸

公称
通径
DN
内螺纹连接
法兰连接
外形尺寸
内螺纹
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
b
f
n-d
15
148
92
1/2″
176
130
95
65
46
14
2
4-14
20
148
92
3/4″
181
150
105
75
56
16
2
4-14
25
148
110
1″
210
160
115
85
65
16
3
4-14
32
182
120
11/4″
221
180
140
100
76
18
3
4-18
40
182
140
11/2″
230
200
150
110
84
18
3
4-18
50
192
162
2″
252
230
165
125
99
20
3
4-18
65



265
290
185
145
118
20
3
4-18
80



276
310
200
160
132
20
3
8-18
100



373
350
220
180
156
22
3
8-18

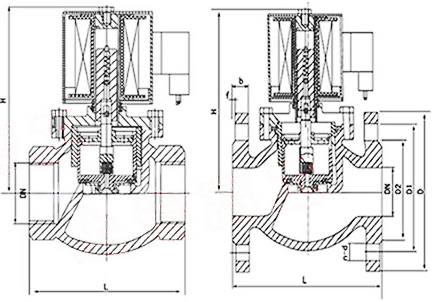

产品外形尺寸图

ZQDF(Y)蒸汽(液用)电磁阀外形尺寸图
