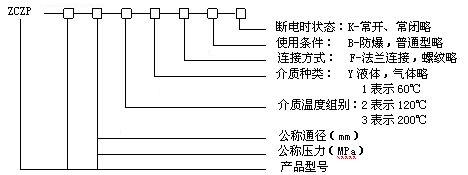

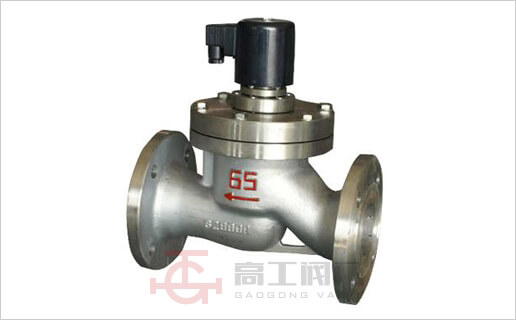

阀门分类
本阀是有副阀和主阀两大部件构成的先导式二次开阔的电磁阀。是靠副阀的启闭来控制主阀的通断。根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，在段点常位时，副阀口封闭，主阀呈断路，当电讯号进入导阀线圈时，活动铁芯受电磁力作用吸上打开副阀口，主阀阀杯内压力导速消失，介质压力将主阀阀杯托上，开启主阀，工作介质便可流通。但当电讯号消失时，活动铁芯复位，封闭住副阀口，工作介质自平衡孔进入阀内，当压力趋于平衡时，靠主阀弹簧，阀杯自重及介质压力使阀杯下移，严密封住主阀口，阀有呈封闭状态。常开电磁阀，在断电常位时，有弹簧作用，副阀口打开，主阀流通。当电讯号进入副阀线圈时，活动铁芯受电磁作应吸下，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封住阀口，阀门呈关闭状态。当主阀断电时，电磁力消失，副阀找开，主阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，介质流通，阀呈开启状态。
|
介质种类
|
蒸汽、常温液体、气体等、高温液体、气体
|
||||||||||||||
|
介质温度(℃)
|
≤200
|
||||||||||||||
|
工称压力(Mpa)
|
1.6
|
||||||||||||||
|
电源电压
|
AC220V·DC24V其余规格可作特殊订货
|
||||||||||||||
|
公称通径（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
流量系数 Kv值
|
2.8
|
5
|
8.5
|
12
|
18
|
28
|
45
|
70
|
110
|
180
|
250
|
600
|
870
|
1000
|
1320
|
|
工作压力(Mpa)
|
0.04～1.6
|
0.1～1.6
|
|||||||||||||
|
功率 VA
|
40 30
|
50
|
|||||||||||||
|
阀体材质
|
铸钢和不锈钢
|
||||||||||||||
|
公称通径
DN |
内螺纹连接
|
法兰连接
|
|||||||||
|
内螺纹
|

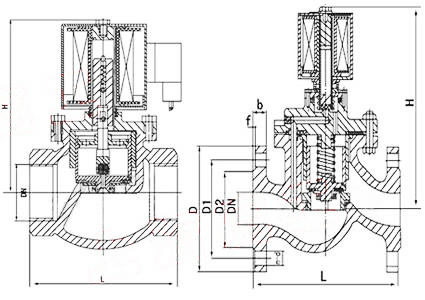

外形尺寸
|
外形尺寸
|
法兰尺寸
|
||||||||
|
G
|
H
|
L
|
H
|
L
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
|
|
15
|
1/2
|
148
|
92
|
176
|
130
|
95
|
65
|
46
|
4-14
|
14
|
2
|
|
20
|
3/4
|
148
|
92
|
181
|
150
|
105
|
75
|
56
|
4-14
|
16
|
2
|
|
25
|
1
|
148
|
110
|
210
|
160
|
115
|
85
|
65
|
4-14
|
16
|
3
|
|
32
|
1 1/4
|
182
|
120
|
221
|
180
|
140
|
100
|
76
|
4-18
|
18
|
3
|
|
40
|
1 1/2
|
182
|
140
|
230
|
200
|
150
|
110
|
84
|
4-18
|
18
|
3
|
|
50
|
2″
|
192
|
162
|
252
|
230
|
165
|
125
|
99
|
4-18
|
20
|
3
|
|
65
|
|
|
|
260
|
290
|
185
|
145
|
118
|
4-18
|
20
|
3
|
|
80
|
|
|
|
260
|
310
|
200
|
160
|
132
|
4-18
|
20
|
3
|
|
100
|
|
|
|
290
|
350
|
220
|
180
|
156
|
4-18
|
22
|
3
|
|
125
|
|
|
|
365
|
400
|
250
|
210
|
184
|
4-18
|
22
|
3
|
|
150
|
|
|
|
400
|
480
|
285
|
240
|
211
|
4-22
|
24
|
3
|
|
200
|
|
|
|
443
|
600
|
340
|
295
|
266
|
4-26
|
24
|
3
|
|
250
|
|
|
|
493
|
750
|
395
|
350
|
319
|
4-26
|
26
|
4
|
|
300
|
|
|
|
549
|
850
|
445
|
400
|
370
|
4-26
|
28
|
4
|
|
350
|
|
|
|
600
|
980
|
520
|
470
|
429
|
4-26
|
30
|
4
|
