阀门分类
本阀为膜片一次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。根据断电时所处状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀口外泄，以致主阀膜片上下产生压力差，膜片被迅速托起，主阀口开启，阀呈通路状态。当线圈断电，磁场消失，活动铁芯复位，封闭副阀口，继而副阀膜片上腔压力上升，主阀膜片压向阀座，阀又呈关闭状态。
常开电磁阀，当线圈通电时，产生磁场力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭。随着主阀阀内上下压差趋向相等，主阀膜片由弹簧及自重压向密封阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀环由于弹簧作用上升，副阀打开，主阀膜片上腔内介质经副阀流走、压力下降，当压力降到一定值后，主阀由上下压差作用向上升起，主阀打开，阀门开启。
|
公称通径（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
工作介质
|
液体、水、≤ΟE、及其他非腐蚀性流体
|
|||||||||||||
|
功耗VA
|
17
|
30
|
||||||||||||
|
阀体材质
|
铸铁 铜 不锈钢
|
铸铁
|
||||||||||||
|
流量系数 Kv值
|
2.8
|
5
|
8.5
|
12
|
18
|
28
|
45
|
70
|
110
|
180
|
250
|
600
|
870
|
1000
|
|
动作方式
|
常开 常闭
|
|||||||||||||
|
型式
|
先导式
|
|||||||||||||
|
介质温度（℃）
|
-5～80
|
-50～60
|
||||||||||||
|
工作压力（Mpa）
|
0.05～1.0
|
0.1～1.0
|
0.15～1.0
|
|||||||||||
|
额定电压
|
AC220V·DC24V其余规格可作特殊订货
|
|||||||||||||
|
公称通径 DN
|
内螺纹连接
|
法兰连接
|
|||||||||
|
内螺纹
|
外形尺寸
|
外形尺寸
|
法兰尺寸
|
||||||||
|
G
|
H
|
L
|
H
|
L
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
|
|
15
|
1/2″
|
105
|
90
|
|
|
|
|
|
|
|
|
|
20
|
3/4″
|
114
|
100
|
|
|
|
|
|
|
|
|
|
25
|
1″
|
138
|
120
|
130
|
160
|
115
|
85
|
65
|
4- 14
|
16
|
3
|
|
32
|
11/4″
|
151
|
137
|
137
|
180
|
140
|
100
|
76
|
4- 18
|
18
|
3
|
|
40
|
11/2″
|
155
|
145
|
152
|
200
|
150
|
110
|
84
|
4- 18
|
18
|
3
|
|
50
|
2″
|
187
|
188
|
152
|
230
|
165
|
125
|
99
|
4- 18
|
20
|
3
|
|
65
|
|
|
|
222
|
290
|
185
|
145
|
118
|
4- 18
|
20
|
3
|
|
80
|
|
|
|
239
|
310
|
200
|
160
|
132
|
8- 18
|
20
|
3
|
|
100
|
|
|
|
255
|
350
|
220
|
180
|
156
|
8- 18
|
22
|
3
|
|
125
|
|
|
|
416
|
360
|
250
|
210
|
184
|
8- 18
|
22
|
3
|
|
150
|
|
|
|
440
|
400
|
285
|
240
|
211
|
8- 22
|
24
|
3
|
|
200
|
|
|
|
443
|
600
|
340
|
295
|
266
|
8- 22
|
24
|
3
|
|
250
|
|
|
|
493
|
750
|
395
|
350
|
319
|
12- 22
|
26
|
3
|
|
300
|
|
|
|
549
|
850
|
445
|
400
|
370
|
12-φ22
|
26
|
4
|
ZCS系列电磁阀

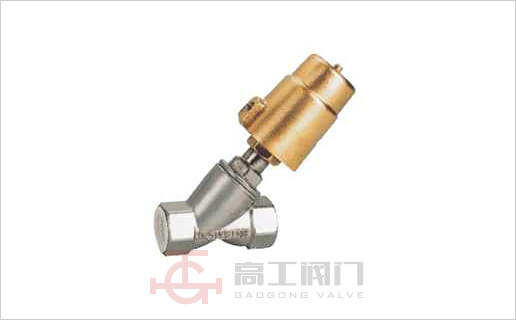

ZPG气动角座阀

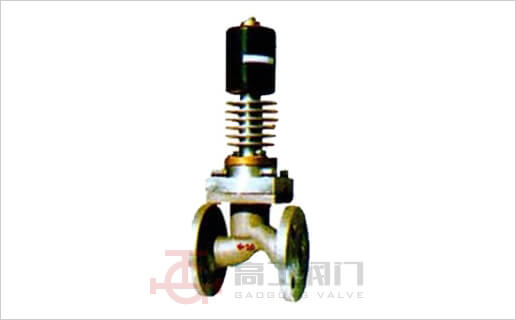

ZCG型高温电磁阀
