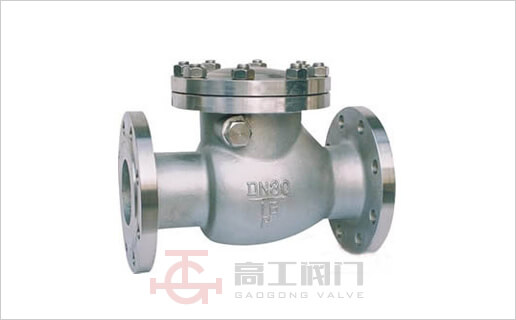

H44H旋启式止回阀
H44H旋启式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 销售：021-6364 2222    6307 2626
  • 传真：021-6364 9384
  • 厂址：上海市奉贤区金汇工业园
  • 网址：www.gaogvl.com

详细介绍

结构与特点

  • 选材考究，符合国内、外相关标准，材料的全面质量高。
  • 密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
  • 产品按国家标准GB/T12235设计制造。
  • 可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
  • 阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
  • 可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用

连接尺寸表

型号 公称压力
PN
（MPa）		 公称通径
DN
（mm）		 尺寸(mm) 重量
（Kg）
L D D1 D2 b Z-d D3 H
H44H-16C
H44W-16P
H44W-16R		 1.6 40 200 145 110 88 20 4-18 145 103 15.2
50 230 160 125 102 20 4-18 185 160 21.3
65 290 180 145 122 22 8-18 215 175 28.1
80 310 195 160 133 22 8-18 235 185 37.6
100 350 230 180 158 24 8-23 270 220 56.7
125 400 270 210 184 28 8-25 340 248 91
150 480 300 240 212 30 8-25 375 270 129
200 550 360 295 268 34 12-25 435 350 210
250 650 425 355 320 36 12-30 515 415 290
300 750 485 410 370 40 16-30     320
350 850 550 470 430 44 16-34     420
型号 公称压力
PN
（MPa）		 公称通径
DN
（mm）		 尺寸(mm) 重量
（Kg）
L D D1 D2 b Z-d D3 H
H44H-25C
H44W-25P
H44W-25R		 2.5 40 200 145 110 88 20 4-18 145 103 15.2
50 230 160 125 102 20 4-18 185 160 21.3
65 290 180 145 122 22 8-18 215 175 28.1
80 310 195 160 133 22 8-18 235 185 37.6
100 350 230 180 158 24 8-23 270 220 56.7
125 400 270 210 184 28 8-25 340 248 91
150 480 300 240 212 30 8-25 375 270 129
200 550 360 295 268 34 12-25 435 350 210
250 650 425 355 320 36 12-30 515 415 290
300 750 485 410 370 40 16-30     320
350 850 550 470 430 44 16-34     420

产品外形尺寸图

H44H旋启式止回阀外形尺寸图
